TRACsys
Media Pembelajaran Interaktif
Sistem Suspensi Sepeda Motor
Pelajari sistem suspensi sepeda motor melalui materi visual, simulasi gerak shock, kuis bertahap, rangkuman, dan proyek video edukasi untuk melatih digital literacy skills siswa SMK.
Materi lengkap dan bertahap.
Evaluasi bertingkat dengan nilai minimal.
Proyek edukasi untuk literasi digital.
Alur Belajar di TRACsys
Isi Profil
Masukkan nama anda agar hasil kuis dan tugas dapat tercatat dengan benar.
Pelajari Materi
Baca materi suspensi mulai dari pengertian, fungsi, komponen, hingga perawatan.
Coba Simulasi

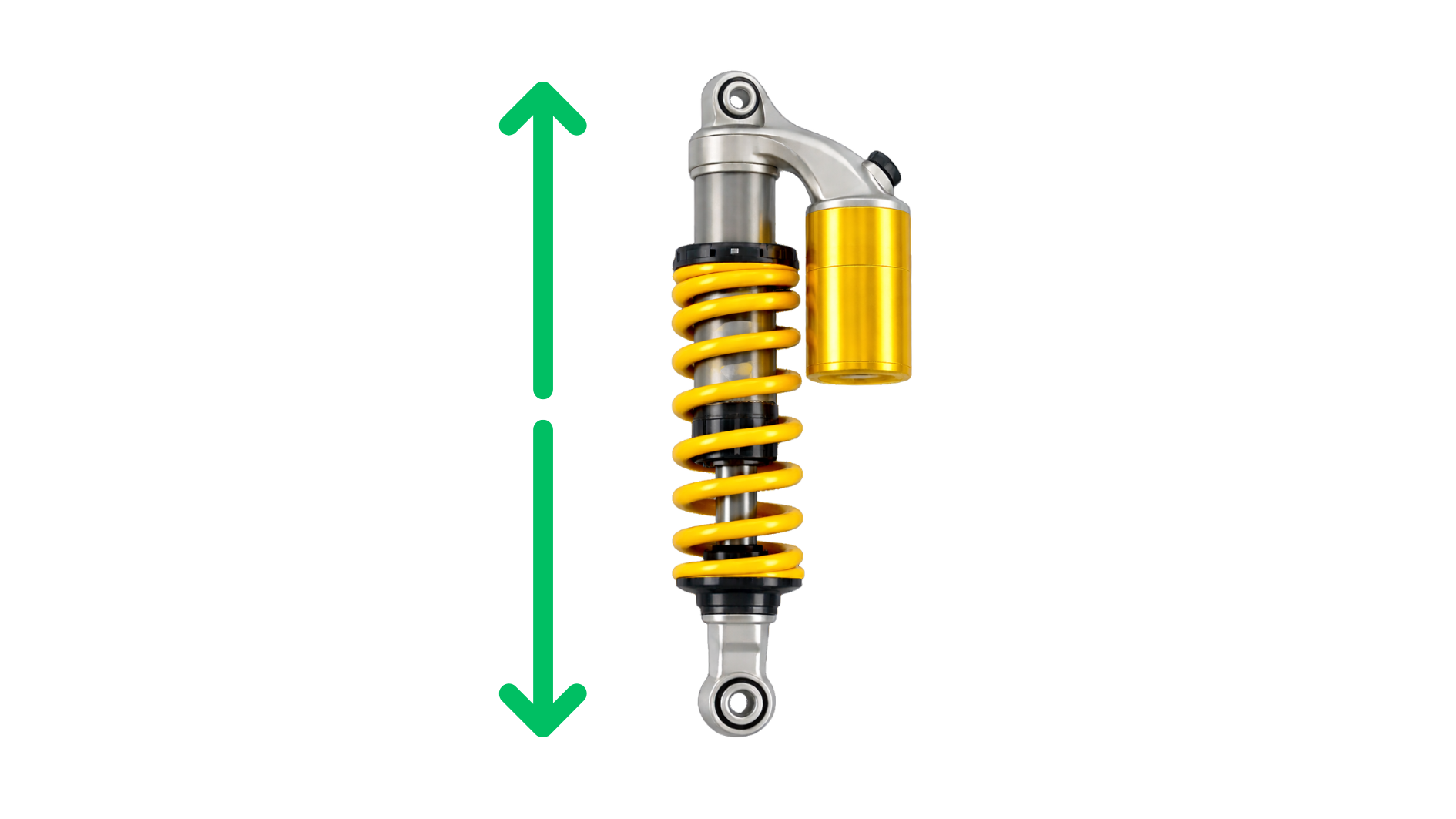

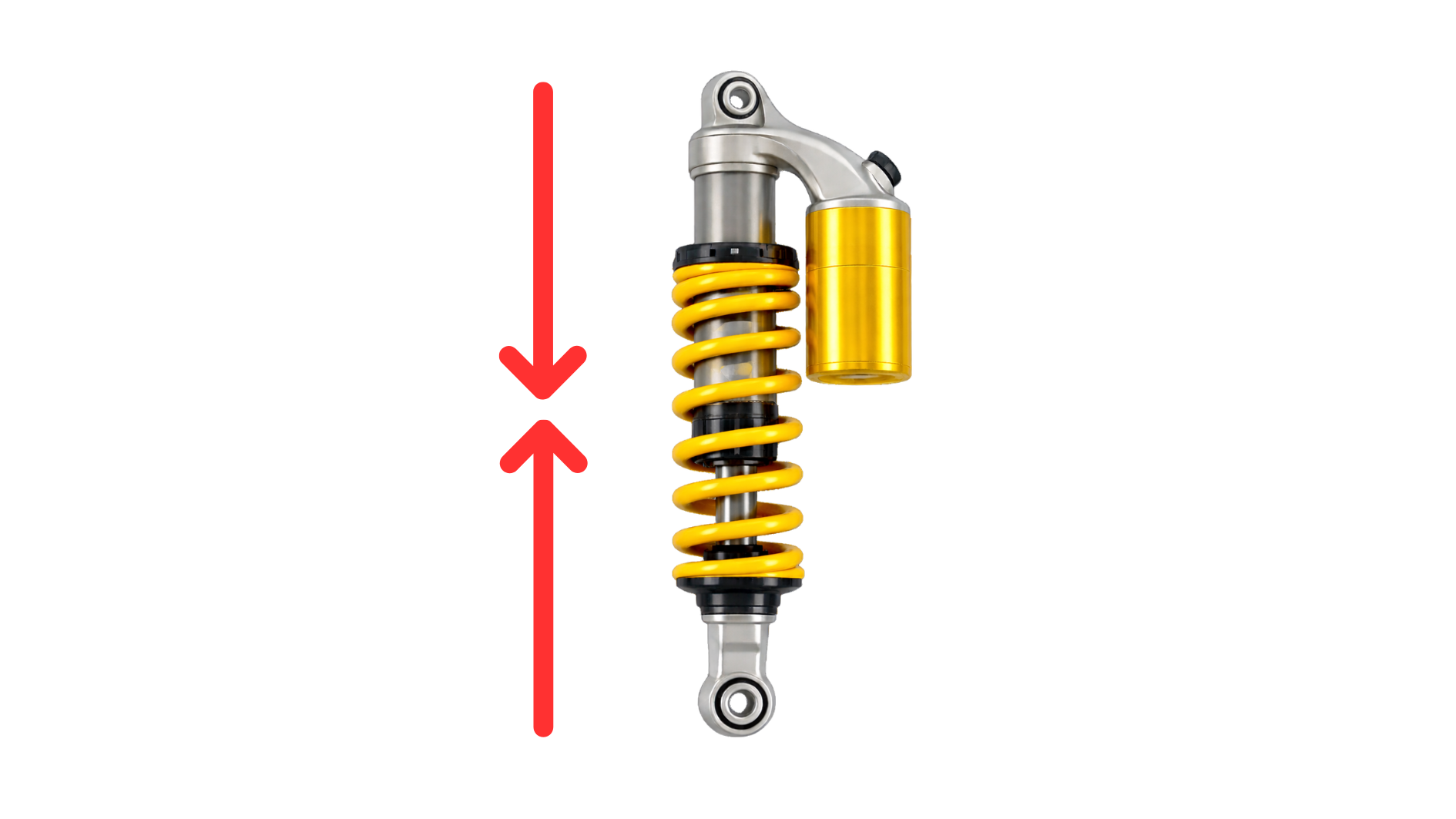

Amati gerakan shock pada tahap compression, rebound, dan steady state.
Kerjakan Kuis
Selesaikan 5 level kuis dengan nilai minimal 75% untuk membuka level berikutnya.
Baca Rangkuman
Gunakan halaman rangkuman untuk mengulang inti materi sebelum evaluasi akhir.
Buat Tugas Video
Buat video edukasi, pilih sumber referensi, tulis ringkasan, dan kirim link video.
Fitur Unggulan TRACsys
Materi Lengkap
Materi disusun dalam 9 tab: pengertian, fungsi, komponen, jenis, cara kerja, getaran, teknologi, pemeriksaan, dan perawatan.
Simulasi Interaktif
Siswa dapat melihat gerakan shockbreaker secara visual melalui tahap compression, rebound, dan steady state.
Kuis Bertahap
Kuis terdiri dari 5 level. Level berikutnya terbuka setelah siswa mencapai nilai minimal 75%.
Tugas Video Edukasi
Siswa membuat konten video berdasarkan sumber digital, ringkasan materi, dan pesan utama yang ingin disampaikan.
Belajar Suspensi Sekaligus Melatih Literasi Digital
TRACsys tidak hanya membantu siswa memahami sistem suspensi sepeda motor, tetapi juga melatih kemampuan mencari informasi digital, memilih sumber, merangkum materi, membuat konten edukasi, dan mengirimkan hasil karya secara bertanggung jawab.
Preview Konten
Siap Belajar Sistem Suspensi?
Mulai dari profil, pelajari materi, coba simulasi, kerjakan kuis, lalu buat tugas video edukasi.
Cara Menggunakan TRACsys
Ikuti alur penggunaan TRACsys secara berurutan agar proses belajar lebih terarah. Mulai dari mengisi profil, membaca materi, mencoba simulasi, mengerjakan kuis, membaca rangkuman, sampai mengirim tugas video edukasi.
Isi Profil
Masukkan nama anda pada menu Profil agar hasil kuis dan tugas dapat tercatat.
Pelajari Materi
Baca semua tab materi dari pengertian sampai perawatan sistem suspensi.
Coba Simulasi
Gunakan simulasi untuk memahami compression, rebound, dan steady state.
Kerjakan Kuis
Selesaikan kuis 5 level. Minimal nilai 75% untuk membuka level berikutnya.
Baca Rangkuman
Gunakan rangkuman untuk mengulang inti materi sebelum evaluasi akhir.
Kirim Tugas Video
Buat video edukasi, pilih sumber referensi, isi ringkasan, lalu kirim link video.
Detail Alur Penggunaan
1. Profil Siswa
- Klik menu Profil.
- Isi nama lengkap anda.
- Klik tombol Simpan Nama.
- Nama akan digunakan saat mengirim nilai dan tugas.
2. Materi Pembelajaran
- Klik menu Materi.
- Buka setiap tab materi secara berurutan.
- Pelajari gambar, penjelasan, dan contoh yang tersedia.
- Catat bagian yang belum dipahami.

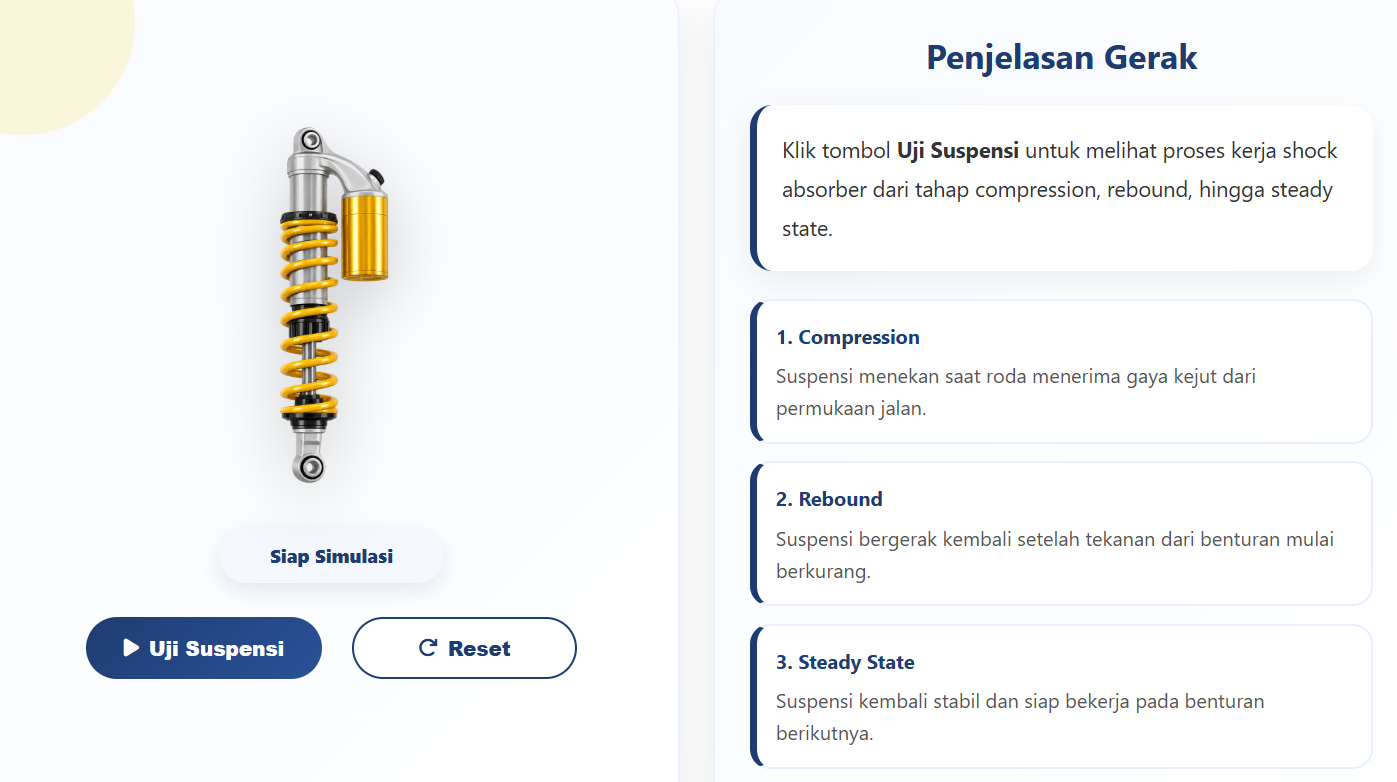

3. Simulasi Suspensi
- Klik menu Simulasi.
- Tekan tombol Uji Suspensi.
- Perhatikan perubahan gerak shock.
- Baca penjelasan tahap compression, rebound, dan steady state.
4. Kuis Bertahap
- Klik menu Kuis.
- Mulai dari Level 1.
- Jawab semua soal pilihan ganda.
- Nilai minimal 75% diperlukan untuk membuka level berikutnya.
- Jika semua level selesai, tombol kirim nilai ke guru akan tersedia.
5. Rangkuman
- Klik menu Rangkuman.
- Baca inti materi sistem suspensi.
- Klik tombol Tampilkan Kesimpulan.
- Gunakan rangkuman untuk mengulang materi sebelum kuis.
6. Tugas Video Edukasi
- Klik menu Tugas Video.
- Baca sumber referensi digital yang disediakan.
- Pilih sumber yang digunakan.
- Tulis alasan memilih sumber tersebut.
- Isi ringkasan materi dan pesan utama video.
- Tempel link video, lalu klik Kirim Tugas Video.
⚠️ Aturan Penting
- Isi nama di menu Profil sebelum mengerjakan kuis atau mengirim tugas.
- Kuis harus dikerjakan berurutan dari Level 1 sampai Level 5.
- Level berikutnya terbuka jika nilai minimal mencapai 75%.
- Fitur kirim nilai ke guru digunakan setelah semua level selesai.
- Tugas video dikirim terpisah melalui menu Tugas Video.
- Gunakan sumber referensi yang jelas dan dapat dipertanggungjawabkan.
Tips Sukses Belajar
Materi Sistem Suspensi Sepeda Motor
Pelajari sistem suspensi sepeda motor secara bertahap melalui 9 submateri: pengertian, fungsi, komponen, jenis, cara kerja, getaran, teknologi, pemeriksaan, dan perawatan. Materi ini dirancang untuk membantu siswa SMK memahami konsep teknis sekaligus meningkatkan kemampuan belajar digital.
Belajar Bertahap
Mulailah dari pengertian, lalu lanjut ke fungsi, komponen, jenis, cara kerja, hingga pemeriksaan dan perawatan.
Visual dan Contoh
Materi dilengkapi gambar dan contoh komponen agar siswa lebih mudah memahami bentuk serta fungsi suspensi.
Siap untuk Kuis
Setelah membaca materi, siswa dapat menguji pemahaman melalui kuis bertahap dari Level 1 sampai Level 5.
Pilih Submateri
Pengertian Sistem Suspensi
Suspensi menghubungkan rangka dengan roda untuk menyerap getaran
Suspensi adalah sistem penopang dan peredam getaran yang menghubungkan antara rangka sepeda motor dengan roda. Fungsi utamanya yaitu menyerap goncangan, getaran, dan benturan yang timbul ketika kendaraan melintasi jalan yang tidak rata agar pengendara tetap nyaman dan stabil saat berkendara.
Secara konstruksi, sistem suspensi tersusun dari pegas (spring) dan peredam kejut (shock absorber) yang bekerja secara bersamaan.
- Pegas (Spring) berfungsi untuk menampung dan mengembalikan energi getaran.

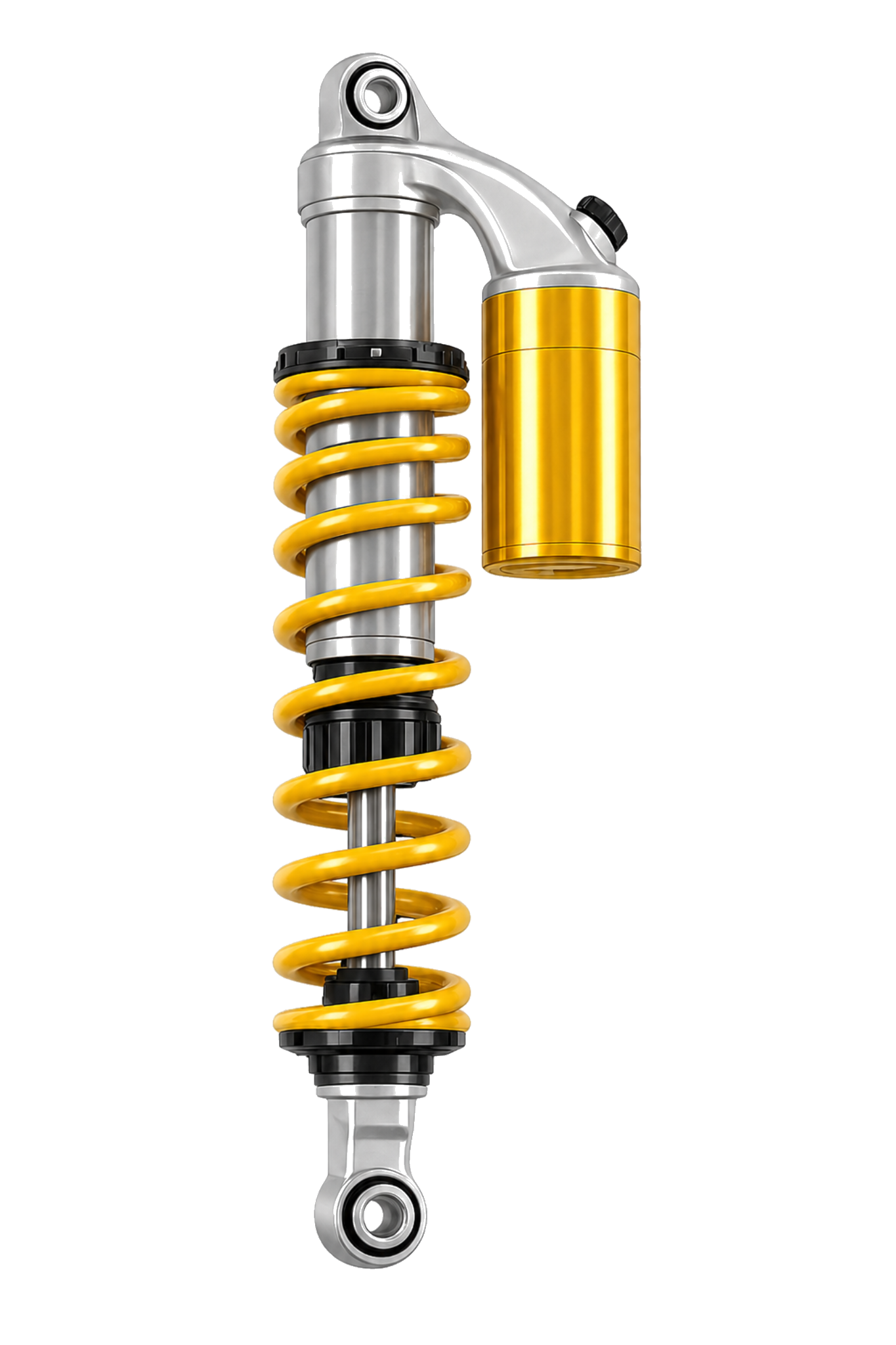

- Peredam kejut (shock absorber) berfungsi untuk meredam atau mengurangi getaran agar tidak diteruskan ke rangka dan tubuh pengendara.
Dengan adanya suspensi, sepeda motor dapat menjaga keseimbangan, meningkatkan traksi ban terhadap permukaan jalan, serta meminimalkan kerusakan pada komponen rangka dan mesin akibat hentakan berlebihan. Suspensi juga berperan penting dalam stabilitas arah kemudi. Tanpa sistem suspensi yang baik, kendaraan akan sulit dikendalikan, terutama pada kecepatan tinggi atau saat melintasi tikungan tajam. Menurut prinsip kerjanya, suspensi bekerja dengan mengubah energi benturan (gaya mekanik) menjadi energi panas yang diredam oleh oli atau fluida di dalam tabung shockbreaker. Proses ini membuat getaran yang diteruskan ke pengendara menjadi lebih halus.
Secara umum, sistem suspensi pada sepeda motor dibagi menjadi dua bagian utama, yaitu:
- Suspensi Depan (Front Suspension) → terintegrasi dengan sistem kemudi untuk menjaga arah dan keseimbangan motor.
- Suspensi Belakang (Rear Suspension) → menopang beban pengendara dan membantu menjaga kestabilan roda belakang terhadap permukaan jalan.
Fungsi dan Tujuan Sistem Suspensi
Suspensi menjaga kenyamanan di jalan rusak
Sistem suspensi pada sepeda motor memiliki peranan yang sangat penting untuk menunjang kenyamanan, kestabilan, dan keamanan saat berkendara. Suspensi berfungsi untuk menyerap dan meredam getaran yang timbul akibat kondisi permukaan jalan yang tidak rata, sehingga sepeda motor dapat melaju dengan halus dan stabil.
Tanpa adanya sistem suspensi, setiap guncangan dari jalan akan langsung diteruskan ke rangka dan tubuh pengendara, yang dapat menyebabkan ketidaknyamanan, kelelahan, bahkan kerusakan pada komponen sepeda motor.
a. Fungsi Sistem Suspensi
-
Menyerap Goncangan dan Getaran
Suspensi berfungsi untuk menyerap benturan yang terjadi antara roda dengan permukaan jalan. Pegas dan peredam kejut bekerja sama untuk mengurangi efek guncangan agar tidak diteruskan ke rangka atau pengendara. -
Menjaga Kestabilan Kendaraan
Suspensi membantu menjaga keseimbangan motor agar tetap stabil saat melewati tikungan, jalan rusak, atau saat pengereman mendadak. -
Memberikan Kenyamanan Berkendara
Dengan meredam getaran, suspensi memberikan rasa nyaman bagi pengendara. Sepeda motor tetap terasa lembut meskipun melewati permukaan jalan yang kasar atau bergelombang. -
Menjaga Kontak Ban dengan Jalan
Suspensi memastikan roda motor selalu menempel pada permukaan jalan. Kontak ban yang stabil sangat penting agar traksi (daya cengkeram) ban tetap baik, terutama saat berbelok atau berhenti mendadak. -
Meneruskan Gaya Pengereman dan Kemudi
Suspensi berfungsi untuk meneruskan gaya yang timbul saat melakukan pengereman dan pengemudian dari roda ke rangka motor dengan aman dan seimbang. -
Melindungi Komponen Kendaraan
Getaran berlebih akibat jalan rusak dapat merusak komponen seperti rangka, mesin, dan sistem kelistrikan. Suspensi berfungsi sebagai peredam utama untuk mencegah hal tersebut.
b. Tujuan Sistem Suspensi
- Meningkatkan kenyamanan dan keselamatan berkendara
- Menjaga stabilitas kendaraan pada berbagai kondisi jalan
- Mengurangi getaran agar tidak merusak komponen
- Meningkatkan kontrol dan pengendalian kendaraan
- Memperpanjang umur pakai kendaraan
Komponen-Komponen Sistem Suspensi
Sistem suspensi pada sepeda motor merupakan rangkaian mekanisme yang tersusun dari berbagai komponen pegas, tabung, oli, piston, dan peredam kejut (shock absorber). Semua komponen tersebut saling bekerja sama untuk menyerap getaran, menjaga stabilitas kendaraan, serta memberikan kenyamanan optimal bagi pengendara.
Setiap jenis suspensi baik depan maupun belakang memiliki komponen pembentuk yang berbeda sesuai dengan posisi dan fungsinya. Suspensi depan lebih menitikberatkan pada pengendalian arah dan stabilitas kemudi, sedangkan suspensi belakang lebih berfokus pada penopangan beban dan kenyamanan berkendara. Jika salah satu komponen suspensi mengalami kerusakan, maka sistem suspensi tidak dapat bekerja secara optimal. Hal ini dapat menyebabkan motor terasa keras, limbung, atau bahkan tidak stabil saat digunakan.
A. Suspensi Depan
Suspensi depan terintegrasi dengan sistem kemudi
Suspensi depan terletak pada bagian roda depan dan menjadi bagian penting dalam sistem kemudi sepeda motor. Selain berfungsi untuk meredam benturan, suspensi depan juga memengaruhi respons kemudi, kestabilan arah, dan kontrol kendaraan saat menikung maupun saat melakukan pengereman.
Berikut ini komponen utama pada sistem suspensi depan dan fungsinya:
1. Silinder Garpu (Fork Cylinder)
Silinder garpu berfungsi sebagai tabung utama yang menampung minyak oli shockbreaker (oli redam). Di dalamnya terjadi proses redaman getaran saat motor melewati jalan tidak rata. Ketika roda depan menerima benturan, tekanan dari pegas dan oli di dalam silinder garpu bekerja untuk menahan hentakan tersebut. Jika oli di dalam silinder berkurang atau bocor, maka sistem suspensi akan kehilangan daya redam, membuat motor terasa keras dan tidak stabil.

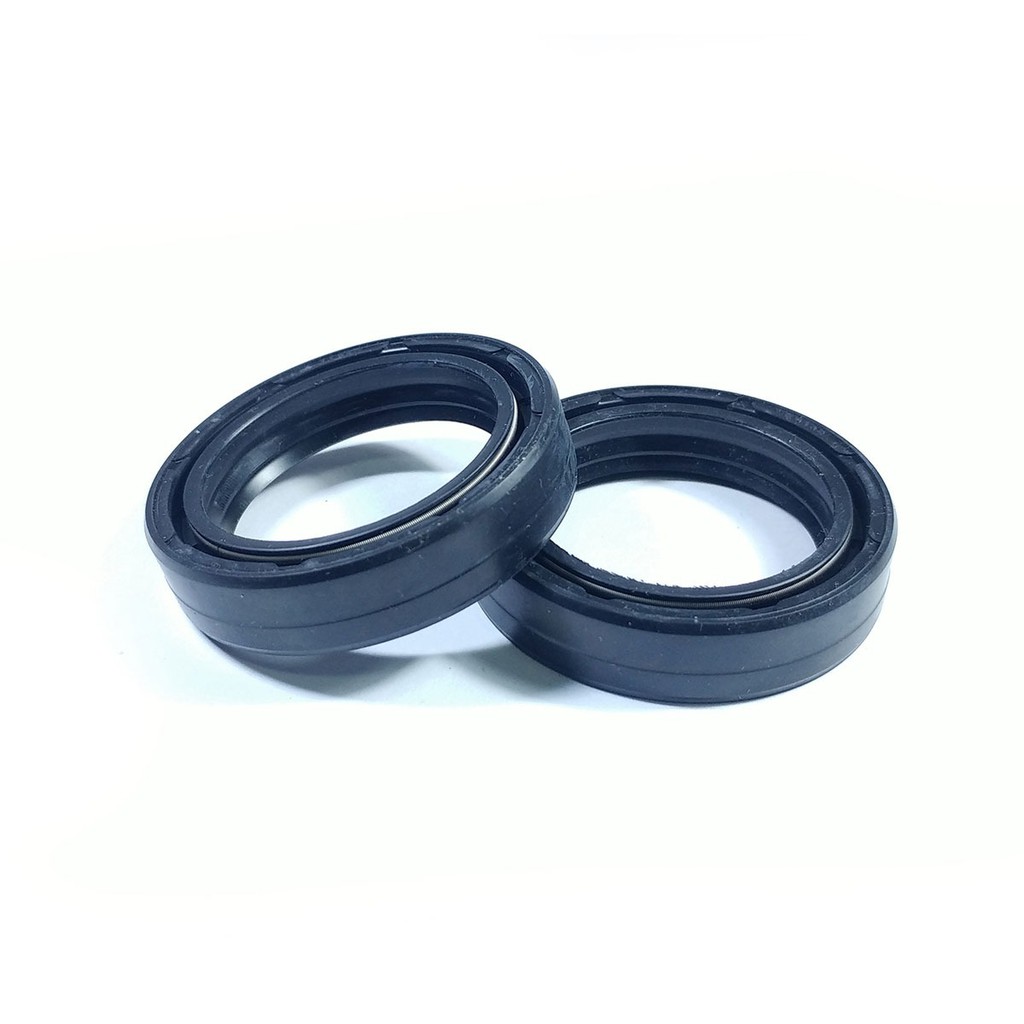

2. Seal Oli (Oil Seal)
Seal oli memiliki fungsi vital sebagai penahan agar oli tidak keluar dari dalam silinder garpu. Selain itu, seal oli menjaga tekanan di dalam sistem agar redaman tetap konstan. Kerusakan pada seal oli biasanya ditandai dengan rembesan oli di bagian atas garpu depan, yang menyebabkan kinerja suspensi menurun dan berpotensi membahayakan karena oli bisa menetes ke rem cakram.

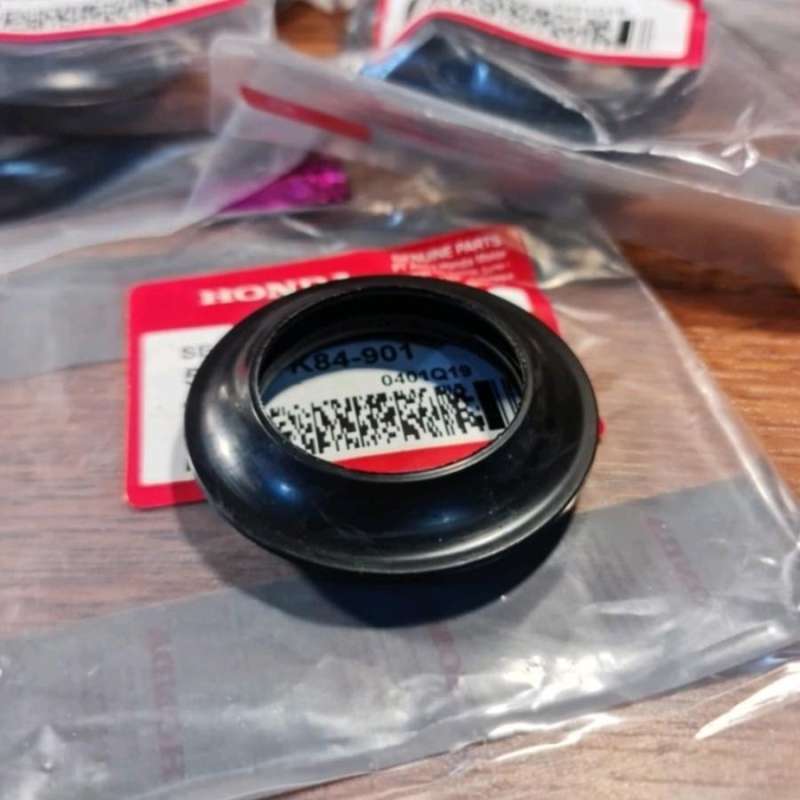

3. Seal Debu (Dust Seal)
Seal debu berfungsi untuk mencegah masuknya kotoran, lumpur, dan debu ke dalam tabung garpu. Kotoran yang masuk bisa mencemari oli dan mengikis dinding tabung, sehingga menyebabkan kebocoran. Pembersihan dan pemeriksaan rutin pada seal debu diperlukan agar usia suspensi lebih panjang dan tetap berfungsi optimal.
4. Tabung Garpu (Fork Tube)
Tabung garpu terdiri dari dua bagian utama, yaitu: 1) Inner Tube (tabung dalam), 2) Outer Tube (tabung luar). Tabung ini berfungsi sebagai jalur gerak naik-turun suspensi ketika roda menerima beban dari jalan. Gerakan ini dikontrol oleh pegas dan oli yang ada di dalamnya. Material tabung biasanya terbuat dari baja kuat dengan lapisan krom untuk mengurangi gesekan dan mencegah karat. Kerusakan pada tabung, seperti bengkok atau aus, akan menyebabkan gerakan shock tidak stabil dan potensi kebocoran oli.
5. Cincin Stopper (Stopper Ring)
Cincin stopper berfungsi sebagai penahan seal oli dan batas pergerakan tabung garpu. Tanpa stopper ring, tekanan oli dapat mendorong seal ke luar, sehingga oli bocor dan kinerja suspensi hilang. Meski kecil, komponen ini sangat penting dalam menjaga kekedapan sistem suspensi depan.
6. Torak Garpu (Fork Piston)
Torak garpu adalah komponen yang bergerak naik-turun di dalam silinder garpu. Fungsinya untuk mengatur aliran oli antara ruang atas dan bawah saat suspensi bekerja. Pergerakan torak yang presisi memungkinkan sistem redaman bekerja lembut tanpa hentakan berlebih. Jika torak rusak atau macet, maka suspensi bisa terasa keras atau tidak mampu kembali ke posisi semula dengan baik.
7. Baut Garpu (Fork Bolt)
Baut ini menutup bagian bawah silinder garpu agar oli tidak keluar. Selain itu, baut garpu juga berfungsi sebagai tempat penguras oli shockbreaker saat melakukan perawatan atau penggantian oli baru. Kebocoran pada baut garpu bisa menyebabkan kekurangan oli dan penurunan daya redam.
8. Pegas Reaksi (Rebound Spring)
Pegas reaksi berfungsi untuk menyerap gaya balik (rebound) setelah suspensi menerima tekanan. Ketika motor melewati jalan berlubang, pegas ini membantu mengembalikan posisi garpu ke keadaan semula secara halus tanpa hentakan. Jika pegas reaksi lemah, motor akan terasa memantul-mantul setelah melewati guncangan.
9. Pegas Garpu (Main Spring)
Pegas garpu adalah komponen utama penyerap beban pada suspensi depan. Ketika roda menerima benturan, pegas ini akan menekan untuk menahan gaya kejut, kemudian mengembang kembali untuk mengembalikan posisi roda. Kinerja pegas garpu sangat berpengaruh terhadap tingkat kenyamanan dan kestabilan sepeda motor. Pegas yang aus atau kehilangan elastisitas dapat membuat suspensi terasa lembek dan tidak responsif.
B. Suspensi Belakang
Suspensi belakang terletak pada bagian roda belakang dan bertugas menahan beban kendaraan, pengendara, serta penumpang, sekaligus menjaga kestabilan roda belakang agar selalu menapak di jalan.
Suspensi belakang juga berperan penting saat motor berakselerasi, menikung, maupun mengerem, karena roda belakang menanggung gaya yang besar.
Menopang beban pengendara dan penumpang
Berikut komponen utama penyusun suspensi belakang dan fungsinya:
1. Piston Rod (Batang Piston / Shaft)
Piston rod merupakan batang utama penggerak piston di dalam tabung shockbreaker. Batang ini menjadi penghubung antara lengan ayun (swing arm) dan tabung suspensi. Fungsinya adalah menyalurkan gaya tekan dari roda ke piston dan mengatur panjang langkah kerja suspensi (stroke). Batang piston harus halus dan lurus; jika bengkok atau berkarat, suspensi dapat macet dan redamannya terganggu.

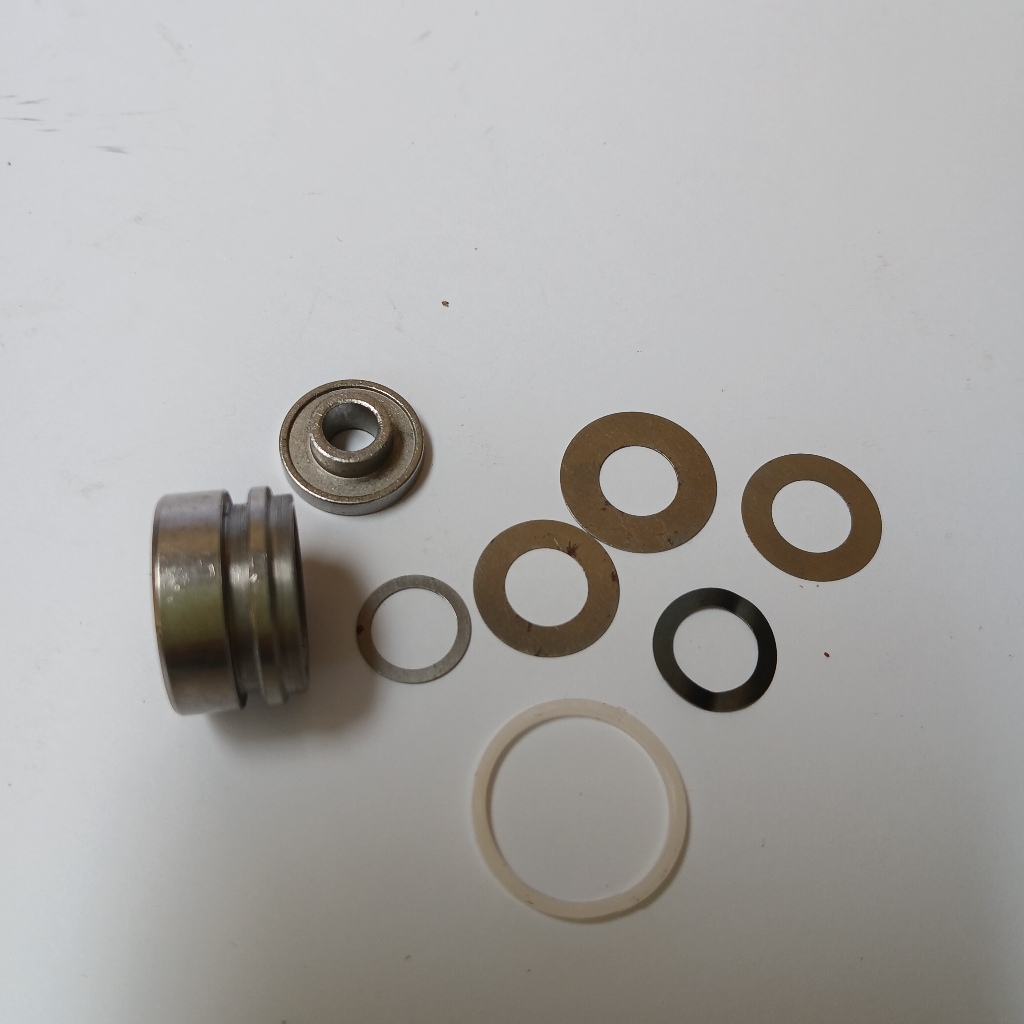

2. Piston dan Shims
Piston berfungsi untuk menekan dan mengatur aliran oli di dalam tabung shockbreaker, sedangkan shims adalah lembaran logam tipis yang berfungsi mengatur kecepatan aliran oli. Keduanya bekerja sama untuk menentukan tingkat kekerasan atau kelembutan suspensi. Jika piston aus atau shims bengkok, redaman menjadi tidak stabil bisa terlalu keras atau terlalu lembut.
3. Pegas (Spring)
Spring atau per adalah komponen utama penahan beban pada suspensi belakang. Pegas ini berbentuk ulir (coil spring) yang berfungsi menyerap beban dari kendaraan dan mengatur pergerakan rebound setelah tekanan dilepas. Kekuatan pegas berbeda-beda tergantung jenis motor. Motor beban berat biasanya menggunakan pegas dengan diameter kawat lebih besar. Jika pegas melemah atau patah, kendaraan akan terasa rendah, keras, dan tidak nyaman.
4. Eye (Bushing Mount / Dudukan Shockbreaker)
Komponen ini berada di ujung atas dan bawah shockbreaker dan berfungsi sebagai tempat baut pengikat ke rangka serta lengan ayun. Bagian dalam eye terdapat bushing karet (rubber bushing) yang berfungsi meredam getaran antara rangka dan shockbreaker. Jika bushing aus atau robek, motor akan mengeluarkan bunyi “klotok” dan terasa tidak stabil saat melewati jalan bergelombang.
5. Piggyback (Tabung Tambahan / Reservoir Tank)
/photo/gridoto/2017/11/06/393817174.jpg)
Piggyback adalah tabung tambahan yang berisi oli dan gas nitrogen, biasanya terpasang pada shockbreaker tipe gas. Fungsinya adalah untuk meningkatkan kapasitas oli dan tekanan gas, sehingga suhu kerja suspensi tetap stabil meskipun digunakan dalam waktu lama atau di kecepatan tinggi. Suspensi dengan piggyback banyak digunakan pada motor sport, motor trail, dan motor balap, karena memberikan redaman lebih halus dan konsisten.
Jenis-Jenis Suspensi Sepeda Motor
Suspensi pada sepeda motor secara umum dibedakan menjadi dua bagian utama, yaitu suspensi depan dan suspensi belakang. Kedua sistem ini memiliki konstruksi, posisi, dan cara kerja yang berbeda, tetapi memiliki fungsi utama yang sama, yaitu untuk menyerap guncangan, menjaga keseimbangan kendaraan, mempertahankan kontak ban dengan permukaan jalan, serta meningkatkan kenyamanan dan kestabilan saat berkendara.
Sistem suspensi bekerja sebagai penghubung antara rangka kendaraan dengan roda. Ketika roda menerima benturan dari permukaan jalan yang tidak rata, suspensi akan menahan dan meredam gaya kejut agar tidak langsung diteruskan ke rangka dan tubuh pengendara. Dengan adanya suspensi, sepeda motor menjadi lebih nyaman, stabil, dan aman digunakan pada berbagai kondisi jalan.
Selain berfungsi sebagai peredam getaran, suspensi juga berpengaruh terhadap handling atau karakter pengendalian kendaraan. Suspensi yang terlalu keras dapat membuat kendaraan terasa kaku dan kurang nyaman, sedangkan suspensi yang terlalu lembut dapat membuat kendaraan terasa limbung, terutama saat menikung atau melaju pada kecepatan tinggi. Oleh karena itu, jenis suspensi dan penyetelannya harus disesuaikan dengan desain kendaraan, beban, medan jalan, dan kebutuhan penggunaan.
Secara umum, suspensi sepeda motor dibagi menjadi:
- Suspensi Depan
- Suspensi Belakang
A. Suspensi Depan
Suspensi depan merupakan sistem suspensi yang berada pada bagian roda depan sepeda motor. Sistem ini tidak dapat dipisahkan dari sistem kemudi, karena konstruksi suspensi depan terangkai menjadi satu kesatuan dengan steering atau kemudi.
Kelengkapan kemudi berfungsi sebagai pengarah jalan kendaraan. Bentuk dan panjang batang kemudi juga memengaruhi karakter pengendalian. Batang kemudi yang panjang akan membuat kemudi terasa lebih ringan, tetapi kendaraan menjadi kurang lincah. Sebaliknya, batang kemudi yang pendek membuat kendaraan lebih lincah, tetapi terasa lebih berat untuk dikendalikan.
Terkoneksinya garpu suspensi dengan sasis kendaraan melalui sistem steering sangat memengaruhi kestabilan pengendalian sepeda motor. Oleh karena itu, sudut kemiringan garpu depan harus diperhitungkan dengan tepat sesuai kebutuhan kendaraan. Sudut kemiringan ini dikenal dengan istilah sudut caster.
Sudut caster berpengaruh terhadap kestabilan dan kelincahan kendaraan. Berdasarkan referensi modul OTO.SM02.019.01, sudut caster yang kecil membuat pengendalian sepeda motor terasa baik untuk jalan lurus dengan kecepatan tinggi, tetapi pada kecepatan rendah pengendalian dapat terasa lebih berat dan kurang nyaman untuk tikung-menikung.
Pada umumnya, suspensi depan sepeda motor juga berfungsi sebagai garpu penahan roda depan. Berdasarkan konstruksinya, suspensi depan terbagi menjadi beberapa jenis, yaitu:
- Bottom Link (Leading Link, dan Trailing Link)
- Telescopic Fork
- Upside Down Fork sebagai pengembangan modern dari telescopic fork
1. Bottom Link
Bottom link merupakan jenis suspensi depan yang menggunakan konstruksi lengan ayun yang terpasang pada poros roda depan. Pada sistem ini, roda depan tidak hanya ditopang oleh garpu, tetapi juga oleh lengan ayun yang membantu meredam guncangan dari permukaan jalan.
Jenis suspensi ini banyak ditemukan pada sepeda motor lama, motor bebek generasi awal, dan skuter klasik. Konstruksinya relatif kuat dan sederhana, tetapi tidak sepopuler suspensi telescopic pada sepeda motor modern.
Bottom link dibedakan menjadi dua jenis utama, yaitu:

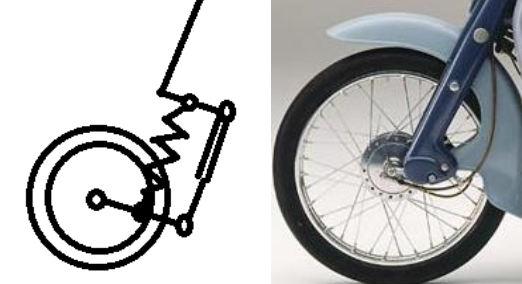

a. Leading Link
Leading link adalah jenis suspensi depan yang memiliki pivot link atau lengan ayun menghadap ke arah depan. Pada konstruksi ini, shock absorber ditahan oleh bagian leading edge pada garpu depan.
Jenis suspensi ini banyak digunakan pada sepeda motor jenis bebek generasi lama. Konstruksinya cukup kuat dan mampu memberikan kestabilan saat kendaraan digunakan. Leading link cocok digunakan pada kendaraan yang membutuhkan konstruksi sederhana, kuat, dan mudah dirawat.
Ciri-ciri Leading Link
- Lengan ayun menghadap ke arah depan.
- Banyak digunakan pada motor bebek klasik.
- Konstruksi relatif sederhana dan kuat.
- Memberikan kestabilan cukup baik saat kendaraan berjalan.
- Perawatan lebih mudah dibandingkan sistem suspensi yang lebih kompleks.
Contoh kendaraan yang menggunakan Leading Link
- Honda Super Cub C70
- Honda C100
- Honda S90
- Honda Astrea generasi awal
- Suzuki FR70
- Yamaha V75
- Beberapa motor bebek klasik generasi lama

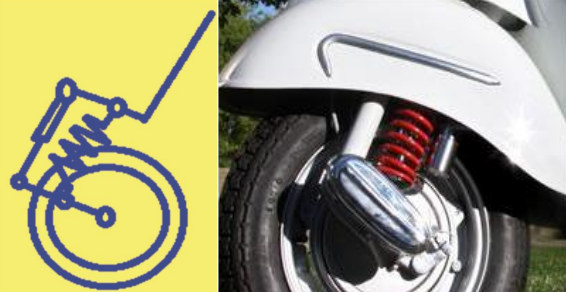

b. Trailing Link
Trailing link adalah jenis suspensi depan yang memiliki posisi poros roda atau axle yang didukung oleh link dan shock absorber, dengan lengan ayun menghadap ke arah belakang. Suspensi ini banyak digunakan pada sepeda motor jenis skuter atau Vespa klasik.
Trailing link memiliki karakter kerja yang lebih lembut dan sesuai dengan konstruksi skuter. Jenis suspensi ini memberikan kenyamanan yang baik untuk penggunaan santai dan kecepatan sedang, terutama pada kendaraan dengan desain klasik.
Ciri-ciri Trailing Link
- Lengan ayun menghadap ke arah belakang.
- Umumnya digunakan pada skuter klasik.
- Gerakan suspensi cenderung lembut.
- Cocok untuk kendaraan dengan desain kompak dan posisi berkendara santai.
- Banyak ditemukan pada Vespa atau skuter lawas.
Contoh kendaraan yang menggunakan Trailing Link
- Vespa Sprint
- Vespa Super
- Vespa PX
- Vespa Excel
- Vespa Primavera klasik
- Beberapa skuter klasik Eropa
- Beberapa skuter lawas bermesin kecil
2. Telescopic Fork
Telescopic fork merupakan jenis suspensi depan yang paling banyak digunakan pada sepeda motor modern, baik pada motor bebek, sport, maupun skuter matic. Suspensi jenis ini bekerja berdasarkan gerakan turun-naik pipa garpu yang dibantu oleh tekanan pegas dan sistem peredam atau damping.
Konstruksi telescopic fork terdiri dari dua tabung utama, yaitu:
- Inner tube, yaitu pipa bagian dalam yang bergerak naik dan turun.
- Outer tube, yaitu tabung bagian luar yang menjadi rumah gerak suspensi.
Di dalam tabung suspensi terdapat pegas dan oli shockbreaker. Ketika roda depan menerima benturan, inner tube bergerak masuk ke dalam outer tube. Pegas akan menahan gaya benturan, sedangkan oli berfungsi meredam gerakan agar suspensi tidak memantul secara berlebihan.
Telescopic fork menjadi standar umum pada sepeda motor modern karena konstruksinya sederhana, nyaman digunakan, mudah dirawat, dan mampu memberikan kestabilan yang baik.
Ciri-ciri Telescopic Fork
- Menggunakan dua tabung garpu di sisi kiri dan kanan roda depan.
- Memiliki pegas dan oli peredam di dalam tabung.
- Gerakan suspensi naik-turun mengikuti permukaan jalan.
- Banyak digunakan pada motor modern.
- Perawatan relatif mudah.
- Cocok untuk motor bebek, sport, matic, dan beberapa motor trail.
Kelebihan Telescopic Fork
- Konstruksi sederhana.
- Mudah diperiksa dan dirawat.
- Nyaman untuk penggunaan harian.
- Stabil untuk berbagai jenis kendaraan.
- Biaya perawatan relatif terjangkau.
Kekurangan Telescopic Fork
- Jika seal oli rusak, oli mudah bocor.
- Jika inner tube bengkok atau baret, gerakan suspensi menjadi tidak halus.
- Pada motor sport berperforma tinggi, kekakuannya masih kalah dibandingkan upside down fork.
Contoh kendaraan yang menggunakan Telescopic Fork
- Honda Supra X 125
- Honda Revo
- Honda Blade
- Honda Beat
- Honda Scoopy
- Honda Vario
- Yamaha Jupiter Z
- Yamaha Vega Force
- Yamaha Mio
- Yamaha NMAX
- Yamaha Aerox
- Suzuki Satria FU 150
- Suzuki Smash
- Kawasaki KLX varian tertentu
- Kawasaki Ninja 250 varian standar/lama
3. Upside Down Fork
Upside down fork atau sering disebut USD fork merupakan pengembangan modern dari sistem telescopic fork. Pada suspensi telescopic biasa, tabung kecil berada di bagian atas dan tabung besar berada di bagian bawah. Pada upside down fork, posisi tersebut dibalik. Tabung besar berada di bagian atas, sedangkan tabung kecil berada di bagian bawah.
Desain ini membuat suspensi depan menjadi lebih kaku dan kuat, terutama untuk menahan gaya puntir saat kendaraan melaju cepat, menikung tajam, atau melakukan pengereman keras. Karena itu, upside down fork banyak digunakan pada motor sport, motor trail, motor touring, dan motor berperforma tinggi.
Walaupun upside down fork tidak termasuk pembagian utama dalam referensi dasar modul OTO.SM02.019.01, jenis ini dapat ditambahkan sebagai pengembangan dari telescopic fork agar materi menjadi lebih modern dan sesuai perkembangan teknologi sepeda motor saat ini.
Ciri-ciri Upside Down Fork
- Tabung besar berada di bagian atas.
- Tabung kecil berada di bagian bawah.
- Konstruksi lebih kaku dibandingkan telescopic fork biasa.
- Banyak digunakan pada motor sport dan trail.
- Tampilan lebih modern dan sporty.
- Stabil pada kecepatan tinggi.
Kelebihan Upside Down Fork
- Lebih kuat menahan gaya puntir.
- Stabil saat menikung dan pengereman.
- Cocok untuk motor berperforma tinggi.
- Respons suspensi lebih presisi.
- Tampilan lebih gagah dan modern.
Kekurangan Upside Down Fork
- Biaya produksi lebih mahal.
- Perawatan lebih mahal dibandingkan telescopic biasa.
- Jika seal bocor, oli dapat langsung turun ke area bawah dan berisiko mengganggu komponen lain.
- Tidak semua motor membutuhkan jenis suspensi ini.
Contoh kendaraan yang menggunakan Upside Down Fork
- Yamaha R15
- Yamaha R25
- Yamaha MT-15
- Yamaha XSR 155
- Honda CBR150R generasi baru
- Honda CBR250RR
- Honda CB150R Streetfire generasi baru
- Kawasaki ZX-25R
- Kawasaki Ninja 650
- KTM Duke 200/250/390
- KTM RC Series
- Honda CRF Series
- Yamaha WR155R
B. Suspensi Belakang
Suspensi belakang merupakan sistem suspensi yang berada pada bagian roda belakang. Sistem ini berfungsi menopang beban kendaraan, pengendara, penumpang, serta membantu menjaga traksi roda belakang agar tetap menempel pada permukaan jalan.
Suspensi belakang juga sangat berpengaruh terhadap kenyamanan dan pengendalian kendaraan. Saat sepeda motor berakselerasi, menikung, melewati jalan bergelombang, atau membawa beban berat, suspensi belakang bekerja untuk menjaga kestabilan roda belakang dan mencegah kendaraan terasa limbung.
Berdasarkan referensi OTO.SM02.019.01, suspensi belakang sepeda motor menggunakan sistem dasar swing arm. Suspensi belakang jenis swing arm memberikan kenyamanan dalam pengendaraan serta membantu daya tarik dan kemampuan mengontrol gerakan roda belakang.
Berdasarkan konstruksinya, suspensi belakang dapat dibedakan menjadi:
- Double Suspension / Twin Shock
- Mono Shock
- Unit Swing Arm
1. Twin Shock
Double suspension atau twin shock adalah jenis suspensi belakang yang menggunakan dua buah peredam kejut. Kedua shock absorber tersebut dipasang di sisi kiri dan kanan roda belakang, menghubungkan swing arm dengan rangka atau frame body.
Pada sistem ini, lengan ayun digantung pada frame dan ujung lainnya menopang roda belakang. Suspensi unit diletakkan di antara ujung belakang lengan ayun dan frame. Untuk sepeda motor umum, lengan ayun biasanya dibuat dari plat baja, sedangkan pada motor sport dapat menggunakan pipa baja.
Twin shock merupakan jenis suspensi belakang yang sederhana dan umum digunakan. Sistem ini banyak dipakai karena jumlah komponennya lebih sedikit, pemasangannya mudah, konstruksinya kuat, dan biaya produksinya lebih ekonomis.
Ciri-ciri Twin Shock
- Menggunakan dua shock absorber.
- Posisi shock berada di sisi kiri dan kanan roda belakang.
- Terhubung antara swing arm dan frame body.
- Konstruksi sederhana.
- Banyak digunakan pada motor bebek, motor klasik, dan motor beban berat.
- Mudah dirawat dan diganti.
Kelebihan Twin Shock
- Konstruksi sederhana.
- Biaya produksi dan perawatan lebih murah.
- Kuat untuk menopang beban.
- Mudah diperbaiki.
- Cocok untuk motor harian dan motor beban berat.
Kekurangan Twin Shock
- Redaman kurang terpusat dibandingkan monoshock.
- Handling kurang sporty.
- Tampilan kurang ringkas.
- Pada kecepatan tinggi atau saat menikung tajam, kestabilannya tidak sebaik monoshock modern.
Contoh kendaraan yang menggunakan Twin Shock
- Honda Supra X
- Honda Supra Fit
- Honda Revo
- Honda Astrea
- Honda Grand
- Yamaha Vega
- Yamaha Jupiter Z generasi lama
- Suzuki Smash
- Suzuki Shogun
- Honda CB100
- Honda GL Pro
- Honda Megapro generasi lama
- Kawasaki W175
- Royal Enfield Classic 350
- Honda CG125
- Beberapa motor klasik Jepang tahun 1970–1980-an
2. Mono Shock
Mono shock adalah jenis suspensi belakang yang menggunakan satu buah peredam kejut. Shock absorber dipasang di bagian tengah, menghubungkan frame body dengan swing arm. Suspensi ini memiliki konstruksi lebih rumit dibandingkan double suspension, tetapi memberikan kestabilan yang lebih baik.
Mono shock banyak digunakan pada sepeda motor modern dan sepeda motor sport. Hal ini karena sistem monoshock mampu memberikan handling yang lebih stabil, tampilan lebih ringkas, dan pembagian gaya yang lebih baik pada rangka kendaraan.
Pada sistem monoshock, gaya dari roda belakang diteruskan ke swing arm, kemudian ke shock absorber. Karena posisinya berada di tengah, redaman lebih terpusat sehingga kendaraan terasa lebih stabil saat menikung, berakselerasi, atau melewati jalan bergelombang.
Ciri-ciri Mono Shock
- Menggunakan satu shock absorber.
- Posisi shock biasanya berada di bagian tengah.
- Terhubung antara swing arm dan frame body.
- Konstruksi lebih kompleks.
- Banyak digunakan pada motor modern dan motor sport.
- Handling lebih stabil dibandingkan twin shock.
Kelebihan Mono Shock
- Handling lebih baik.
- Redaman lebih terpusat.
- Tampilan lebih rapi dan modern.
- Cocok untuk motor sport dan motor modern.
- Stabil saat menikung dan melaju pada kecepatan tinggi.
- Bobot dan desain kendaraan dapat dibuat lebih ringkas.
Kekurangan Mono Shock
- Konstruksi lebih rumit.
- Biaya perawatan lebih mahal.
- Jika menggunakan linkage, komponen tambahan harus sering diperiksa.
- Kerusakan pada satu shock langsung memengaruhi seluruh kerja suspensi belakang.
Contoh kendaraan yang menggunakan Mono Shock
- Honda CBR150R
- Honda CBR250RR
- Honda CB150R Streetfire
- Honda Sonic 150R
- Yamaha R15
- Yamaha R25
- Yamaha MT-15
- Yamaha Vixion
- Yamaha Aerox 155
- Yamaha NMAX
- Kawasaki Ninja 250
- Kawasaki ZX-25R
- Kawasaki KLX Series
- Suzuki GSX-R150
- Suzuki GSX-S150
- KTM Duke Series
- KTM RC Series
- Honda ADV 160
- Honda Vario 160
3. Unit Swing Arm
Unit swing arm adalah sistem suspensi belakang yang umum digunakan pada sepeda motor jenis skuter atau sebagian moped. Pada sistem ini, mesin sepeda motor berfungsi sebagai bagian dari lengan ayun. Artinya, mesin dan transmisi menjadi satu unit yang ikut bergerak bersama roda belakang.
Sistem unit swing arm banyak ditemukan pada skuter matic karena konstruksinya ringkas dan sesuai dengan desain mesin-transmisi otomatis. Pada skuter, mesin biasanya berada di bagian belakang dan menyatu dengan sistem penggerak roda belakang. Oleh karena itu, ketika roda belakang bergerak naik turun, unit mesin juga ikut mengikuti gerakan lengan ayun.
Ciri-ciri Unit Swing Arm
- Umum digunakan pada skuter matic.
- Mesin dan transmisi menjadi bagian dari lengan ayun.
- Konstruksi ringkas.
- Cocok untuk kendaraan perkotaan.
- Perawatan perlu memperhatikan dudukan mesin, shock, dan bushing.
Kelebihan Unit Swing Arm
- Konstruksi ringkas.
- Cocok untuk skuter matic.
- Ruang kendaraan lebih efisien.
- Sistem penggerak dan suspensi belakang tersusun kompak.
- Nyaman untuk penggunaan harian.
Kekurangan Unit Swing Arm
- Bobot bagian belakang relatif lebih besar.
- Gerakan roda belakang dipengaruhi massa mesin.
- Jika dudukan mesin atau bushing aus, motor dapat terasa bergetar atau tidak stabil.
- Pemeriksaan harus memperhatikan mesin, swing arm, dan shock secara bersamaan.
Contoh kendaraan yang menggunakan Unit Swing Arm
- Honda Beat
- Honda Scoopy
- Honda Vario
- Honda Genio
- Honda PCX
- Yamaha Mio
- Yamaha Fino
- Yamaha FreeGo
- Yamaha Gear
- Yamaha NMAX
- Yamaha Aerox
- Suzuki Nex
- Suzuki Address
- Vespa matic modern
- Piaggio Liberty
🏍️ Cara Kerja Sistem Suspensi
Sistem suspensi sepeda motor bekerja berdasarkan prinsip pegas (spring) dan peredam kejut (shock absorber) yang saling melengkapi. Kedua komponen ini berfungsi untuk menyerap dan meredam getaran akibat permukaan jalan yang tidak rata, sehingga meningkatkan kenyamanan dan kestabilan kendaraan saat digunakan.
Tujuan utama sistem suspensi adalah menjaga roda tetap menempel pada permukaan jalan dalam berbagai kondisi, seperti saat melaju di jalan bergelombang, menikung, menanjak, atau saat pengereman mendadak. Tanpa suspensi, gaya kejut dari jalan akan langsung diteruskan ke rangka dan pengendara, sehingga menimbulkan ketidaknyamanan, menurunkan kontrol, dan mempercepat kerusakan komponen.
Saat roda mengenai permukaan yang tidak rata, pegas akan menekan untuk menyerap energi benturan, lalu kembali mengembang setelah tekanan berkurang. Pada saat yang sama, shock absorber mengatur kecepatan gerakan pegas agar tidak memantul berlebihan dengan memanfaatkan aliran oli di dalamnya yang mengubah energi getaran menjadi panas.
Dengan mekanisme tersebut, suspensi berfungsi sebagai penyaring getaran antara roda dan rangka, menjaga stabilitas kendaraan, serta meningkatkan keselamatan dan kenyamanan pengendara. Suspensi yang baik membuat motor lebih halus dan stabil, sedangkan suspensi yang rusak dapat menyebabkan kendaraan terasa keras, tidak nyaman, dan berbahaya.
⚡ Prinsip Kerja: Energi Benturan → Energi Panas
Pegas menyerap → Shock meredam → Motor stabil!
📊 Tahapan Kerja Suspensi
1. Compression Stroke (Penekanan)
Roda nabrak lubang → Pegas MENEKAN: Tahap penekanan terjadi ketika roda sepeda motor menghantam permukaan jalan yang tidak rata, seperti tonjolan, batu, atau lubang. Pada saat itu, roda menerima gaya kejut dari bawah yang kemudian diteruskan ke sistem suspensi. Pegas (spring) yang terdapat di dalam shockbreaker akan tertekan (compress) untuk menahan gaya benturan tersebut.
Ketika pegas tertekan, oli di dalam tabung shockbreaker ikut terdorong melalui lubang-lubang kecil (orifice) pada bagian piston. Proses aliran oli ini menciptakan hambatan fluida (fluid resistance) yang mengubah sebagian energi mekanik dari benturan menjadi energi panas (heat energy). Inilah yang disebut dengan proses peredaman kejut (damping process), di mana getaran dari jalan diserap dan diredam sebelum mencapai rangka dan tubuh pengendara.
Dengan adanya sistem redaman ini, benturan keras dari roda tidak langsung diteruskan ke rangka sepeda motor, sehingga kendaraan tetap terasa stabil dan nyaman meskipun melintasi permukaan jalan yang kasar atau berlubang. Selain itu, mekanisme ini juga membantu mencegah rangka dan komponen mesin dari kerusakan akibat hentakan berlebihan.
2. Rebound Stroke (Pelepasan)
Pegas balik → Oli MENGONTROL kecepatan: Setelah roda melewati gundukan atau benturan, gaya tekan pada pegas akan berkurang. Pada tahap ini, pegas mulai mengembang (rebound) untuk mengembalikan posisi suspensi ke keadaan semula. Namun, jika pegas dibiarkan bebas tanpa kontrol, maka gerakannya akan sangat cepat dan menyebabkan motor memantul-mantul (bouncing effect) yang dapat mengganggu kestabilan pengendalian. Oleh karena itu, peredam kejut (shock absorber) berfungsi untuk mengontrol kecepatan kembalinya pegas agar pergerakannya halus dan teratur.
Selama proses rebound, oli di dalam tabung kembali mengalir melalui piston ke arah berlawanan, tetapi tetap melewati lubang-lubang kecil yang membatasi kecepatannya. Dengan cara ini, energi dari pegas dilepaskan secara perlahan dan terkontrol, membuat motor tidak langsung memantul, melainkan kembali ke posisi normal secara lembut dan stabil.
Tahap pelepasan ini sangat penting karena menentukan kenyamanan dan kestabilan sepeda motor setelah melewati jalan bergelombang. Jika sistem redaman tidak bekerja dengan baik (misalnya oli bocor atau pegas lemah), maka motor akan terasa tidak stabil dan sulit dikendalikan.
3. Steady State (Keseimbangan)
Siap lagi! → Ban STABIL menempel jalan: Tahap keseimbangan terjadi setelah suspensi menyelesaikan proses penekanan dan pelepasan. Pada tahap ini, posisi pegas dan piston telah kembali ke keadaan normal atau seimbang, di mana gaya tekan dan gaya tarik berada pada titik stabil. Namun, meskipun terlihat diam, suspensi tetap bekerja secara dinamis mengikuti kondisi jalan dan beban kendaraan.
Dalam kondisi steady state, pegas dan peredam kejut bekerja bersamaan untuk menyesuaikan kekuatan redaman sesuai dengan berat kendaraan dan penumpang, kecepatan sepeda motor, kondisi permukaan jalan, dan gaya yang muncul akibat akselerasi, pengereman, maupun menikung. Fungsi utama tahap ini adalah untuk mempertahankan kontak ban dengan permukaan jalan (wheel contact). Roda yang selalu menempel pada jalan akan menjaga daya cengkeram (traksi) tetap maksimal, sehingga motor tidak mudah tergelincir dan tetap mudah dikendalikan. Selain itu, tahap ini juga menjaga agar beban kendaraan terdistribusi dengan seimbang antara roda depan dan belakang.
Suspensi depan merupakan bagian yang sangat vital dalam sistem kemudi sepeda motor karena selain meredam guncangan, suspensi depan juga berhubungan langsung dengan kestabilan arah dan pengendalian kendaraan.
Ketika roda depan sepeda motor menabrak permukaan jalan yang tidak rata, seperti lubang, tonjolan, atau batu, maka tabung dalam (inner tube) akan bergerak masuk ke dalam tabung luar (outer tube). Gerakan naik-turun ini terjadi karena gaya kejut dari roda diteruskan ke sistem suspensi.
Di dalam tabung suspensi terdapat pegas (spring) dan oli shockbreaker (fork oil) yang bekerja secara bersamaan. Pegas akan tertekan (compress) saat roda menerima benturan, berfungsi untuk menyerap sebagian besar gaya kejut. Oli di dalam silinder garpu akan mengalir melewati lubang-lubang kecil (orifice) pada piston, menciptakan hambatan aliran fluida yang mengubah energi benturan menjadi energi panas (peredaman).
Perpaduan antara tekanan pegas dan hambatan oli ini menghasilkan redaman yang terkontrol, sehingga getaran tidak langsung diteruskan ke rangka atau tangan pengendara. Setelah benturan selesai, pegas akan mengembang kembali (rebound) untuk mengembalikan posisi tabung dalam ke posisi semula. Proses pengembalian ini juga diatur oleh aliran oli agar gerakannya tidak terlalu cepat, sehingga suspensi tidak menyebabkan pantulan berlebihan.
Suspensi depan bekerja sangat aktif ketika motor:
- Berbelok (cornering) karena beban berpindah ke sisi luar tikungan, sehingga suspensi sisi luar bekerja lebih keras menahan gaya sentrifugal.
- Mengerem (braking) karena terjadi perpindahan beban ke depan, menyebabkan suspensi depan menanggung tekanan paling besar (disebut front dive).
Oleh sebab itu, suspensi depan harus memiliki redaman yang seimbang antara kekuatan dan kelembutan agar kendaraan tetap stabil, tidak menukik berlebihan saat pengereman, serta nyaman dikendalikan di berbagai kondisi jalan.
Suspensi belakang memiliki peran utama untuk menahan beban kendaraan, pengendara, dan penumpang, serta menjaga stabilitas roda belakang agar selalu menempel pada permukaan jalan (traksi optimal).
Saat roda belakang melewati permukaan jalan yang berlubang atau bergelombang, lengan ayun (swing arm) akan bergerak ke atas karena terdorong oleh roda. Gerakan lengan ayun ini kemudian menekan shockbreaker, yang terdiri dari pegas (spring) dan tabung redam berisi oli.
Ketika terjadi tekanan dari bawah, pegas akan menekan untuk menahan gaya kejut awal. Pegas menyerap sebagian besar energi benturan agar tidak langsung diteruskan ke rangka. Pada waktu yang sama, oli di dalam tabung shockbreaker akan mengalir melalui piston dan lubang-lubang kecil (orifice) untuk menahan kecepatan gerakan pegas. Proses ini disebut peredaman (damping), yang mengubah energi getaran menjadi panas melalui pergerakan fluida.
Setelah gaya benturan berkurang, pegas akan kembali ke posisi semula (rebound) secara perlahan, dikontrol oleh oli agar tidak terjadi pantulan berlebihan. Jenis suspensi belakang yang digunakan pada sepeda motor berbeda-beda tergantung pada konstruksinya.
Suspensi belakang juga berperan penting dalam menjaga traksi roda belakang (daya cengkeram ban terhadap permukaan jalan), terutama ketika motor berakselerasi atau menikung. Traksi yang baik akan mencegah roda tergelincir dan memastikan tenaga dari mesin tersalurkan secara efisien ke permukaan jalan.
Selain itu, suspensi belakang membantu menjaga kenyamanan penumpang, karena sebagian besar beban kendaraan terletak di bagian belakang. Oleh karena itu, sistem redaman suspensi belakang harus cukup kuat untuk menahan tekanan, namun tetap lentur agar tidak membuat motor terasa keras.
⚡ Rumus Sederhana Cara Kerja Suspensi
Inti Pembelajaran: Suspensi mengubah energi benturan menjadi panas melalui oli, menjaga kestabilan dan kenyamanan!
Macam-Macam Getaran pada Sistem Suspensi
Saat sepeda motor berjalan, roda selalu berinteraksi dengan permukaan jalan. Permukaan jalan yang tidak rata, berlubang, bergelombang, atau memiliki tonjolan akan menimbulkan getaran pada kendaraan. Getaran tersebut dapat memengaruhi kenyamanan, kestabilan, serta keselamatan pengendara. Oleh karena itu, sistem suspensi dibuat untuk menyerap dan meredam getaran agar gerakan kendaraan tetap terkendali.
Getaran pada sepeda motor tidak hanya berupa guncangan biasa, tetapi dapat terjadi dalam beberapa pola gerakan. Dalam sistem suspensi, terdapat beberapa jenis getaran yang penting untuk dipahami, yaitu pitching, bounding, dan wheel hop. Ketiga jenis getaran ini menunjukkan bagaimana kendaraan atau roda bergerak ketika menerima gaya dari permukaan jalan.

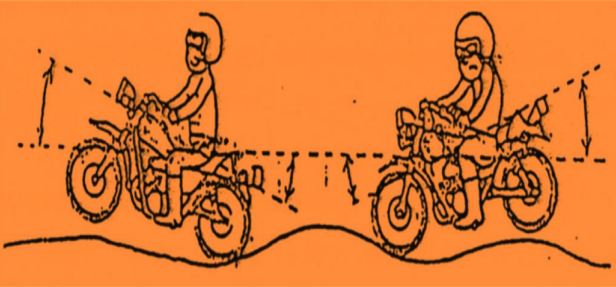

1. Pitching
Pitching adalah gerakan naik-turun pada bagian depan dan belakang sepeda motor secara bergantian. Pada kondisi ini, bagian depan motor dapat bergerak turun sementara bagian belakang naik, kemudian bergantian bagian depan naik dan bagian belakang turun.
Gerakan pitching biasanya terjadi saat sepeda motor melewati jalan bergelombang, melakukan pengereman mendadak, atau mengalami perpindahan beban yang besar antara roda depan dan roda belakang.
Contoh kejadian pitching:
- Bagian depan motor menukik saat pengereman.
- Bagian belakang motor terasa naik saat rem depan ditekan kuat.
- Motor terasa mengangguk-angguk saat melewati jalan bergelombang.
- Kendaraan terasa tidak stabil karena beban berpindah terlalu cepat.
Pitching yang berlebihan dapat menyebabkan pengendara kurang nyaman dan kontrol kemudi menjadi terganggu. Jika suspensi depan terlalu lembut atau redaman shock absorber lemah, bagian depan motor akan mudah menukik. Sebaliknya, jika suspensi belakang lemah, motor dapat terasa mengayun saat membawa beban.

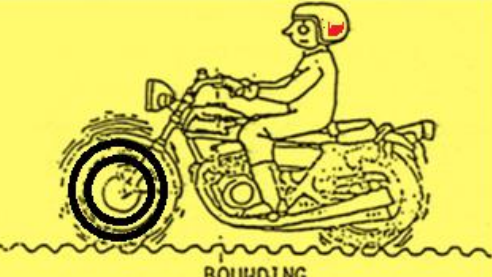

2. Bounding
Bounding adalah gerakan naik-turun yang terjadi terutama pada bagian roda-roda kendaraan. Pada kondisi ini, roda bergerak mengikuti permukaan jalan, sementara bodi kendaraan relatif berusaha tetap stabil.
Bounding terjadi ketika roda melewati permukaan jalan yang tidak rata, misalnya jalan bergelombang kecil, paving tidak rata, atau permukaan aspal yang kasar.
Contoh kejadian bounding:
- Roda bergerak naik-turun saat melewati jalan bergelombang kecil.
- Ban tetap mengikuti permukaan jalan meskipun bodi motor tidak terlalu terguncang.
- Suspensi bekerja cepat untuk menjaga ban tetap menapak.
Bounding yang terkontrol menunjukkan bahwa suspensi bekerja dengan baik. Namun, jika bounding terlalu besar atau tidak teredam, ban dapat kehilangan kontak dengan permukaan jalan. Hal ini dapat mengurangi traksi, membuat pengereman kurang efektif, dan mengganggu kestabilan saat menikung.

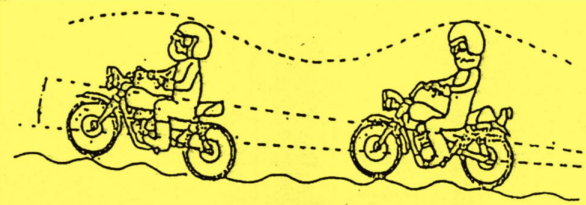

3. Wheel Hop
Wheel hop adalah kondisi ketika roda atau bahkan seluruh kendaraan bergerak naik-turun secara berlebihan akibat getaran yang tidak mampu diredam dengan baik. Pada kondisi ini, roda dapat memantul dari permukaan jalan sehingga kontak ban dengan jalan menjadi tidak stabil.
Wheel hop biasanya terjadi ketika suspensi tidak mampu mengontrol gerakan pegas dengan baik. Penyebabnya bisa berupa shock absorber yang lemah, oli shock berkurang, pegas terlalu keras, tekanan ban tidak sesuai, atau permukaan jalan yang sangat tidak rata.
Contoh kejadian wheel hop:
- Roda terasa memantul saat melewati jalan rusak.
- Motor terasa melompat-lompat setelah melewati gundukan.
- Ban terasa tidak menapak sempurna.
- Kendaraan sulit dikendalikan saat jalan bergelombang.
Wheel hop berbahaya karena dapat mengurangi daya cengkeram ban terhadap permukaan jalan. Ketika roda tidak menapak dengan baik, pengendara akan lebih sulit mengendalikan arah motor, terutama saat melakukan pengereman, akselerasi, atau melewati tikungan.
Hubungan Getaran dengan Kerja Suspensi
Sistem suspensi berfungsi untuk mengontrol ketiga jenis getaran tersebut. Pegas bertugas menerima dan menyerap gaya kejut dari jalan, sedangkan shock absorber bertugas meredam gerakan pegas agar kendaraan tidak memantul berlebihan.
Jika hanya ada pegas tanpa peredam, kendaraan akan terus berayun setelah menerima benturan. Oleh karena itu, peredam kejut sangat penting untuk mengurangi pitching, bounding, dan wheel hop.
Pada saat sepeda motor melewati jalan tidak rata, suspensi akan mengalami gerakan compression dan rebound. Compression terjadi saat suspensi menekan akibat benturan, sedangkan rebound terjadi saat suspensi kembali ke posisi semula. Jika proses compression dan rebound berlangsung terlalu cepat atau tidak terkendali, maka getaran kendaraan akan semakin besar.
Suspensi yang baik harus mampu:
- Mengurangi gerakan mengangguk pada kendaraan.
- Menjaga roda tetap menempel pada permukaan jalan.
- Mencegah kendaraan memantul berlebihan.
- Meningkatkan kenyamanan pengendara.
- Menjaga kestabilan saat pengereman, menikung, dan berakselerasi.
Dampak Jika Getaran Tidak Terkontrol
1. Kenyamanan Berkurang
Pengendara akan lebih cepat lelah karena tubuh menerima guncangan secara terus-menerus.
2. Stabilitas Kendaraan Menurun
Motor menjadi sulit dikendalikan, terutama saat melewati jalan bergelombang atau saat menikung.
3. Traksi Ban Berkurang
Ban yang memantul atau tidak menapak sempurna akan mengurangi daya cengkeram terhadap jalan.
4. Jarak Pengereman Bertambah
Jika roda tidak menempel sempurna pada permukaan jalan, pengereman menjadi kurang efektif.
5. Komponen Kendaraan Cepat Rusak
Getaran berlebih dapat mempercepat kerusakan pada rangka, bearing, shock absorber, ban, dan komponen sasis lainnya.
Pengembangan Teknologi Suspensi Sepeda Motor
Seiring berkembangnya teknologi sepeda motor, sistem suspensi tidak hanya berfungsi sebagai peredam getaran sederhana, tetapi juga dikembangkan untuk meningkatkan kenyamanan, kestabilan, daya cengkeram ban, dan kemampuan pengendalian kendaraan. Pada sepeda motor modern, suspensi dirancang agar mampu menyesuaikan diri terhadap berbagai kondisi jalan, beban kendaraan, kecepatan, serta gaya yang muncul saat akselerasi, pengereman, dan menikung.
Pada sistem suspensi konvensional, kerja suspensi umumnya hanya mengandalkan kombinasi antara pegas dan peredam kejut. Namun pada teknologi yang lebih maju, sistem suspensi dapat dilengkapi dengan mekanisme tambahan seperti udara bertekanan, sistem tuas penghubung, pipa penyeimbang, hingga sistem anti-dive pada suspensi depan. Teknologi tersebut bertujuan agar suspensi bekerja lebih responsif, lebih stabil, dan lebih aman dalam berbagai kondisi berkendara.
Pengembangan teknologi suspensi sangat penting karena sepeda motor sering digunakan pada kondisi jalan yang berbeda-beda. Jalan yang halus, bergelombang, berlubang, menanjak, menikung, atau digunakan dengan beban berat akan menghasilkan gaya yang berbeda pada suspensi. Oleh sebab itu, sistem suspensi modern dibuat agar mampu memberikan redaman yang sesuai dengan kondisi tersebut.
A. Pro-Link Suspension System
1. Pengertian Pro-Link Suspension System
Pro-Link Suspension System adalah sistem suspensi belakang yang menggunakan mekanisme tuas penghubung atau linkage antara swing arm, rangka, dan shock absorber. Sistem ini banyak digunakan pada sepeda motor sport, trail, dan motor berperforma tinggi yang memakai suspensi belakang jenis monoshock.
Pada suspensi monoshock biasa, gaya dari roda belakang langsung diteruskan ke shock absorber. Namun pada sistem Pro-Link, gaya dari roda belakang terlebih dahulu diteruskan melalui beberapa tuas penghubung. Tuas ini mengubah perbandingan gerak antara roda belakang dan shock absorber sehingga redaman menjadi lebih progresif.
2. Prinsip Kerja Pro-Link
Pro-Link bekerja berdasarkan prinsip perubahan rasio gerak. Saat roda belakang menerima guncangan kecil, gerakan yang diteruskan ke shock absorber tidak terlalu besar sehingga suspensi terasa lembut. Namun ketika roda menerima benturan besar, mekanisme linkage membuat gerak shock absorber menjadi lebih kuat dan menghasilkan redaman yang lebih besar.
Dengan cara ini, Pro-Link mampu memberikan dua karakter sekaligus:
- lembut saat melewati guncangan kecil;
- kuat dan stabil saat menerima benturan besar.
Karakter ini disebut progresif, karena semakin besar beban atau guncangan yang diterima, semakin besar pula redaman yang diberikan oleh sistem suspensi.
3. Komponen Utama Pro-Link
Komponen utama pada Pro-Link Suspension System antara lain:
-
Swing arm
Lengan ayun yang menghubungkan roda belakang dengan rangka. -
Shock absorber / monoshock
Peredam kejut utama yang menerima gaya dari roda belakang. -
Link arm / connecting rod
Tuas penghubung yang meneruskan gaya dari swing arm ke shock absorber. -
Cushion arm
Komponen penghubung yang membantu mengatur rasio gerak suspensi. -
Bearing dan bushing
Komponen bantalan pada titik sambungan agar gerakan linkage tetap halus.
4. Fungsi Pro-Link Suspension System
Fungsi utama Pro-Link Suspension System antara lain:
- mengatur perbandingan gerak antara roda belakang dan shock absorber;
- membuat kerja suspensi belakang menjadi lebih progresif;
- membantu meredam guncangan kecil agar terasa lebih lembut;
- meningkatkan kemampuan suspensi saat menerima benturan besar;
- menjaga roda belakang tetap menempel pada permukaan jalan;
- meningkatkan kestabilan kendaraan saat menikung, berakselerasi, dan melewati medan tidak rata.
5. Kelebihan Pro-Link Suspension System
Pro-Link memiliki beberapa kelebihan, yaitu:
- redaman lebih halus pada guncangan kecil;
- lebih kuat saat menerima benturan besar;
- membantu mencegah suspensi mentok atau bottoming;
- meningkatkan traksi roda belakang;
- membuat handling lebih stabil;
- cocok untuk motor sport, trail, dan penggunaan medan berat.
6. Kekurangan Pro-Link Suspension System
Kekurangan sistem Pro-Link antara lain:
- konstruksi lebih kompleks;
- memiliki lebih banyak komponen bergerak;
- membutuhkan perawatan linkage dan bearing;
- jika bushing atau bearing aus, dapat muncul bunyi dan kelonggaran;
- biaya perbaikan bisa lebih tinggi dibandingkan suspensi monoshock sederhana.
7. Pengaruh Pro-Link terhadap Kenyamanan dan Handling
Pro-Link sangat berpengaruh terhadap kenyamanan karena membuat suspensi belakang lebih responsif terhadap kondisi jalan. Saat melewati jalan bergelombang kecil, suspensi tetap terasa lembut. Saat melewati lubang atau benturan besar, sistem linkage membantu shock absorber bekerja lebih kuat agar motor tidak mudah mentok.
Dari sisi handling, Pro-Link membantu menjaga traksi roda belakang. Roda belakang yang tetap menempel pada jalan akan membuat motor lebih stabil saat berakselerasi, menikung, atau melewati medan kasar. Hal ini sangat penting pada motor sport dan trail yang membutuhkan kontrol tinggi.
B. Torque Reactive Anti Dive Control / TRAC
1. Pengertian TRAC
Torque Reactive Anti Dive Control atau TRAC adalah teknologi pada suspensi depan yang berfungsi untuk mengurangi gejala front end dive atau penukikan bagian depan sepeda motor saat pengereman. Ketika rem depan digunakan, beban kendaraan berpindah ke bagian depan. Akibatnya, suspensi depan tertekan lebih dalam dan bagian depan motor menukik.
Penukikan yang terlalu besar dapat mengganggu kestabilan, mengubah sudut kemudi, dan membuat pengendara kurang nyaman. Oleh karena itu, sistem TRAC dikembangkan untuk membatasi gerakan menukik pada suspensi depan saat pengereman.
2. Prinsip Kerja TRAC
Saat rem depan digunakan, kaliper rem menerima gaya putar akibat gesekan antara kampas rem dan piringan cakram. Pada sistem TRAC, gaya ini dimanfaatkan untuk menggerakkan mekanisme katup di dalam suspensi depan.
Katup tersebut mengatur aliran oli di dalam garpu depan. Ketika pengereman terjadi, aliran oli dibatasi sehingga gerakan kompresi suspensi depan menjadi lebih tertahan. Dengan demikian, suspensi depan tidak langsung menekan terlalu dalam dan gejala front dive dapat dikurangi.
Semakin kuat pengereman, semakin besar pula efek anti-dive yang bekerja. Namun sistem ini tetap dirancang agar suspensi masih bisa menyerap benturan dari jalan, sehingga fungsi peredaman tidak hilang sepenuhnya.
3. Komponen Utama TRAC
Komponen utama pada sistem TRAC antara lain:
-
Garpu suspensi depan
Menjadi tempat kerja sistem peredaman dan mekanisme anti-dive. -
Kaliper rem depan
Menerima gaya pengereman dari kampas rem dan piringan cakram. -
Piringan cakram
Komponen pengereman yang menghasilkan gaya gesek saat rem digunakan. -
Mekanisme penghubung TRAC
Menghubungkan gaya pengereman dengan sistem pengatur redaman pada suspensi depan. -
Katup pengatur aliran oli
Mengatur aliran oli di dalam suspensi agar gerakan kompresi tidak terlalu cepat saat pengereman. -
Oli suspensi
Berfungsi sebagai fluida peredam yang mengontrol gerakan naik-turun suspensi depan.
4. Fungsi TRAC
Fungsi utama TRAC antara lain:
- mengurangi penukikan bagian depan saat pengereman;
- menjaga kestabilan geometri kemudi;
- meningkatkan rasa aman saat pengereman kuat;
- membantu pengendara mempertahankan kontrol motor;
- menjaga suspensi depan tetap bekerja saat pengereman.
5. Kelebihan TRAC
Kelebihan sistem TRAC yaitu:
- motor lebih stabil saat pengereman;
- bagian depan tidak terlalu menukik;
- pengendalian tetap terjaga;
- membantu menjaga kenyamanan saat pengereman mendadak;
- mengurangi perubahan posisi kendaraan yang berlebihan.
6. Kekurangan TRAC
Kekurangan TRAC antara lain:
- konstruksi lebih rumit dibandingkan suspensi depan biasa;
- membutuhkan perawatan tambahan;
- jika katup atau mekanisme pengontrol rusak, efek anti-dive dapat hilang;
- tidak semua sepeda motor menggunakan teknologi ini.
7. Pengaruh TRAC terhadap Kenyamanan dan Handling
TRAC sangat berpengaruh terhadap handling, terutama saat pengereman. Saat suspensi depan terlalu menukik, sudut kemudi berubah dan motor bisa terasa tidak stabil. Dengan adanya TRAC, penukikan dapat dikurangi sehingga pengendara lebih mudah mengontrol arah kendaraan.
Dari sisi kenyamanan, TRAC membuat pengereman terasa lebih stabil karena perubahan posisi motor tidak terlalu ekstrem. Hal ini membantu pengendara tetap percaya diri saat melakukan pengereman kuat atau saat menghadapi kondisi jalan yang membutuhkan perlambatan mendadak.
Pemeriksaan Sistem Suspensi Sepeda Motor
Pemeriksaan sistem suspensi merupakan kegiatan penting dalam perawatan sepeda motor untuk memastikan kenyamanan, keamanan, dan kestabilan saat berkendara. Suspensi yang tidak berfungsi dengan baik dapat menyebabkan kendaraan terasa keras, limbung, bahkan membahayakan pengendara.
Pemeriksaan dilakukan secara berkala dengan memperhatikan kondisi fisik komponen, respon kerja, serta kemungkinan adanya kerusakan atau keausan.
1. Pemeriksaan Suspensi Depan
Cek Oli Bocor di Garpu!
Pemeriksaan Kebocoran Oli
Periksa bagian tabung shock depan apakah terdapat rembesan oli. Kebocoran biasanya terjadi pada seal oli yang sudah aus atau rusak.
- Jika terdapat oli di sekitar tabung → indikasi seal bocor
- Oli yang bocor dapat mengurangi daya redam
- Segera lakukan penggantian seal oli
Pemeriksaan Gerakan Naik-Turun
Tekan bagian depan motor beberapa kali untuk melihat respon suspensi.
- Gerakan harus halus dan tidak tersendat
- Tidak boleh ada bunyi "jeduk" atau kasar
- Jika terlalu keras → kemungkinan oli kurang
- Jika terlalu lembek → pegas melemah
Pemeriksaan Kelurusan Tabung
Pastikan tabung shock tidak bengkok atau tergores.
- Tabung bengkok menyebabkan gerakan tidak stabil
- Goresan dapat merusak seal dan menyebabkan kebocoran
Pemeriksaan Baut dan Dudukan
Periksa kekencangan baut pada segitiga atas dan bawah.
- Baut kendor menyebabkan getaran berlebih
- Dapat mempengaruhi kestabilan kemudi
2. Pemeriksaan Suspensi Belakang
Shock Basah = Ganti Segera!
Pemeriksaan Kebocoran Shockbreaker
Periksa tabung shock belakang dari kemungkinan kebocoran oli.
- Jika basah oleh oli → shock bocor
- Mengurangi kemampuan redaman
Pemeriksaan Pegas (Spring)
Amati kondisi pegas apakah mengalami keausan atau kerusakan.
- Pegas lemah → motor terasa turun
- Pegas patah → sangat berbahaya
Pemeriksaan Rebound (Pantulan)
Tekan bagian belakang motor dan lepaskan.
- Jika memantul berlebihan → redaman rusak
- Jika tidak kembali → shock macet
Pemeriksaan Bushing dan Dudukan
Periksa bagian dudukan shock (atas dan bawah).
- Bushing aus → muncul bunyi "klotok"
- Dudukan longgar → motor tidak stabil
3. Pemeriksaan Saat Uji Jalan
Test Real di Jalan Rusak!
Selain pemeriksaan visual, lakukan uji jalan untuk mengetahui performa suspensi secara langsung.
❌ Motor terasa keras → suspensi tidak bekerja optimal
❌ Motor limbung saat belok → suspensi lemah
❌ Timbul bunyi saat jalan rusak → ada komponen longgar
❌ Getaran berlebih → shock absorber tidak efektif
Kesimpulan Pemeriksaan
✅ Checklist Wajib Rutin
- Lakukan pemeriksaan minimal setiap servis berkala
- Gunakan oli shock sesuai spesifikasi
- Periksa kebocoran secara rutin
- Pastikan semua baut terpasang dengan kuat
PEMERIKSAAN RUTIN = KESELAMATAN BERKENDARA!
Perawatan Sistem Suspensi Sepeda Motor
Perawatan sistem suspensi merupakan langkah penting untuk menjaga kenyamanan, kestabilan, dan keselamatan saat berkendara. Suspensi yang dirawat dengan baik akan memiliki daya redam optimal, umur pakai lebih panjang, serta mencegah kerusakan pada komponen lain seperti rangka dan roda.
Perawatan suspensi meliputi pembersihan, pemeriksaan, pelumasan, serta penggantian komponen yang sudah aus atau rusak. Kegiatan ini sebaiknya dilakukan secara berkala sesuai dengan kondisi pemakaian kendaraan.
Suspensi menjaga kenyamanan di jalan rusak
1. Perawatan Harian
a. Membersihkan Suspensi
Bersihkan bagian shockbreaker dari debu, lumpur, dan kotoran yang menempel.
- Gunakan air bersih dan lap kering
- Hindari semprotan tekanan tinggi langsung ke seal
- Kotoran yang menumpuk dapat merusak seal oli
b. Pemeriksaan Visual
Lakukan pengecekan sederhana sebelum digunakan.
- Cek kebocoran oli
- Cek kondisi pegas
- Cek posisi shock (tidak miring)
2. Perawatan Berkala
a. Penggantian Oli Shockbreaker
Oli shock berfungsi sebagai peredam getaran. Seiring waktu, oli akan mengalami penurunan kualitas.
- Ganti oli setiap 10.000 – 20.000 km
- Gunakan oli sesuai spesifikasi pabrikan
- Oli kotor menyebabkan suspensi keras
b. Pemeriksaan dan Penggantian Seal
Seal berfungsi mencegah kebocoran oli.
- Seal aus menyebabkan oli bocor
- Ganti jika terlihat rembesan
- Gunakan seal original untuk hasil maksimal
c. Pelumasan Komponen
Beberapa bagian suspensi memerlukan pelumasan.
- Lumasi bagian linkage (monoshock)
- Gunakan grease berkualitas
- Mencegah keausan dan bunyi
d. Pengencangan Baut
Pastikan semua baut terpasang dengan kuat.
- Baut longgar menyebabkan getaran
- Gunakan kunci torsi jika tersedia
- Periksa dudukan shock atas dan bawah
3. Perawatan Khusus
a. Penyetelan Preload
Preload adalah pengaturan kekerasan pegas pada suspensi belakang.
- Disesuaikan dengan berat pengendara
- Beban berat → preload ditambah
- Beban ringan → preload dikurangi
b. Servis Shockbreaker
Dilakukan jika suspensi sudah tidak optimal.
- Pembongkaran dan pembersihan komponen
- Penggantian oli dan seal
- Pemeriksaan piston dan pegas
c. Penggantian Komponen Aus
Komponen yang sudah rusak harus diganti.
- Pegas lemah → ganti spring
- Shock bocor → ganti seal atau unit
- Bushing aus → ganti bushing
4. Tips Perawatan Suspensi
- Hindari jalan rusak dengan kecepatan tinggi
- Jangan membawa beban berlebihan
- Lakukan servis rutin di bengkel
- Gunakan suku cadang original
- Periksa suspensi setelah perjalanan jauh
5. Dampak Jika Tidak Dirawat
- Suspensi bocor dan tidak berfungsi
- Kendaraan tidak stabil
- Ban cepat aus
- Kerusakan pada rangka
- Membahayakan keselamatan
Simulasi Suspensi Sepeda Motor
Amati cara kerja shock absorber secara visual melalui tiga tahap utama, yaitu compression, rebound, dan steady state. Simulasi ini membantu siswa memahami bagaimana suspensi menekan, kembali, dan stabil setelah menerima benturan dari permukaan jalan.
Compression
Shock menekan ketika roda menerima benturan dari jalan tidak rata.
Rebound
Shock kembali naik setelah tekanan berkurang dan pegas mendorong balik.
Steady State
Shock kembali stabil dan siap meredam benturan berikutnya.
Laboratorium Interaktif Suspensi
Visual Gerak Shock
Kontrol Kondisi
Tahap 4: Indikator Hasil
Diagnosis Kerusakan
Jalankan simulasi untuk melihat kasus diagnosis.
Kuis Sistem Suspensi Sepeda Motor
Uji pemahaman kamu melalui kuis bertahap yang terdiri dari 5 level. Setiap level berisi 6 soal pilihan ganda. Siswa harus memperoleh nilai minimal 75% agar dapat membuka level berikutnya.
Kuis Bertingkat
Mulai dari Level 1. Level berikutnya akan terbuka setelah nilai mencapai batas minimal.
Nilai Tersimpan
Nilai setiap level tersimpan di perangkat dan dapat ditampilkan kembali pada menu level.
Kirim ke Guru
Tombol kirim nilai tersedia setelah semua level selesai dengan nilai minimal 75%.
Area Kuis Bertahap
Rangkuman Materi Sistem Suspensi
Halaman ini berisi inti pembelajaran dari seluruh materi TRACsys, mulai dari pengertian, fungsi, komponen, jenis, cara kerja, getaran, teknologi, pemeriksaan, hingga perawatan sistem suspensi sepeda motor.
Pahami Materi
Baca setiap tab materi secara berurutan.
Coba Simulasi
Lihat cara kerja compression, rebound, dan steady state.
Kerjakan Kuis
Selesaikan level kuis dengan nilai minimal 75%.
Buat Video
Kembangkan literasi digital melalui tugas video edukasi.
Pengertian
Suspensi adalah sistem penopang dan peredam getaran yang menghubungkan rangka sepeda motor dengan roda.
Fungsi
Suspensi menyerap guncangan, menjaga kestabilan kendaraan, meningkatkan kenyamanan, dan mempertahankan kontak ban dengan jalan.
Komponen
Komponen suspensi meliputi pegas, shock absorber, oli, piston, seal, tabung garpu, bushing, dan dudukan shock.
Jenis Suspensi
Suspensi dibagi menjadi suspensi depan dan belakang, seperti telescopic fork, upside down, twin shock, monoshock, dan unit swing arm.
Cara Kerja
Suspensi bekerja melalui tahap compression, rebound, dan steady state untuk mengontrol gerakan roda dan rangka kendaraan.
Getaran
Getaran pada suspensi meliputi pitching, bounding, dan wheel hop yang harus dikontrol agar kendaraan tetap stabil.
Teknologi
Teknologi suspensi berkembang melalui Pro-Link, TRAC, dan sistem lain untuk meningkatkan kenyamanan, handling, dan keselamatan.
Pemeriksaan
Pemeriksaan meliputi kebocoran oli, kondisi pegas, tabung shock, gerakan naik-turun, baut, dudukan, dan bushing.
Perawatan
Perawatan rutin membantu menjaga daya redam, mencegah kebocoran, memperpanjang umur komponen, dan menjaga keselamatan berkendara.
Literasi Digital
Melalui tugas video, siswa belajar memilih sumber digital, merangkum informasi, membuat konten edukasi, dan mengirim link video ke guru.
Sumber Referensi
Siswa dilatih memakai sumber belajar digital yang relevan dan menjelaskan alasan memilih referensi tersebut.
Kesiapan Kuis
Jika sudah memahami rangkuman ini, siswa dapat melanjutkan ke kuis atau tugas video sebagai evaluasi pembelajaran.
🔍 Cek Pemahaman Akhir
Gunakan rangkuman ini sebagai bahan review sebelum mengerjakan kuis dan membuat tugas video. Klik tombol di bawah untuk melihat kesimpulan inti.
Kesimpulan Utama
- Suspensi adalah sistem penting yang menghubungkan roda dengan rangka kendaraan untuk menyerap getaran dan benturan.
- Pegas dan shock absorber bekerja bersama agar kendaraan tidak memantul berlebihan.
- Suspensi depan berpengaruh pada kemudi dan pengereman, sedangkan suspensi belakang berpengaruh pada beban, traksi, dan kestabilan roda belakang.
- Jenis suspensi harus disesuaikan dengan desain kendaraan, medan jalan, beban, dan kebutuhan penggunaan.
- Pemeriksaan dan perawatan suspensi sangat penting untuk menjaga kenyamanan, kestabilan, dan keselamatan berkendara.
- Tugas video membantu siswa mengembangkan literasi digital melalui kegiatan mencari, memilih, merangkum, dan mengomunikasikan informasi digital.
Tugas Video Edukasi Sistem Suspensi
Pada tugas ini, siswa diminta membaca sumber digital, memilih referensi yang tepercaya, membuat ringkasan materi, lalu membuat video edukasi singkat tentang sistem suspensi sepeda motor. Hasil video dapat dikirim dalam bentuk link TikTok atau link video lain yang dapat diakses guru.
Mencari Informasi
Siswa membaca sumber digital tentang sistem suspensi sepeda motor.
Menilai Sumber
Siswa memilih sumber yang valid dan menjelaskan alasan penggunaannya.
Mengolah Informasi
Siswa merangkum isi materi menjadi pesan edukatif yang mudah dipahami.
Membuat Konten
Siswa membuat dan membagikan video edukasi secara bertanggung jawab.
Sumber Referensi Digital
Baca sumber berikut sebelum membuat video. Siswa boleh menambahkan referensi lain selama sumber tersebut jelas dan relevan.
Sumber A: Modul OTO.SM02.019.01
Modul pembelajaran pemeriksaan sistem suspensi. Cocok sebagai sumber utama karena membahas konsep dan prosedur sistem suspensi.
Buka Sumber ASumber B: Artikel Suzuki Indonesia
Artikel pabrikan otomotif yang menjelaskan jenis, komponen, dan fungsi suspensi sepeda motor secara ringkas.
Buka Sumber BSumber C: Materi TRACsys
Gunakan tab Materi di TRACsys sebagai bahan utama untuk menyusun ringkasan video, seperti pengertian, fungsi, komponen, jenis, cara kerja, pemeriksaan, dan perawatan.
Buka Materi TRACsysSumber D: Referensi Lain
Siswa boleh memakai sumber tambahan seperti video edukasi, artikel, manual servis, atau website otomotif lain. Link wajib ditulis agar dapat dicek guru.
Gunakan kolom "Link Referensi Lain" pada formulir.Langkah Pengerjaan
Ikuti urutan ini agar tugas video benar-benar melatih literasi digital.
Baca Sumber
Buka minimal dua sumber digital yang tersedia.
Buat Ringkasan
Tulis inti materi yang akan dijadikan isi video.
Buat Video
Buat video edukasi singkat, jelas, dan sesuai materi.
Kirim Link
Masukkan link video dan penjelasan sumber yang digunakan.
Form Pengumpulan Tugas Video
Isi semua bagian dengan lengkap. Data ini akan dikirim ke sheet khusus Tugas Video.
Rubrik Penilaian Tugas Video
Rubrik ini membantu guru menilai kemampuan literasi digital siswa.
Ketepatan Materi
Isi video sesuai materi sistem suspensi dan tidak menyesatkan.
Kredibilitas Sumber
Siswa memilih sumber jelas dan mampu memberi alasan penggunaannya.
Ringkasan Informasi
Materi panjang mampu diringkas menjadi poin penting dan mudah dipahami.
Kreativitas Konten
Video menarik, komunikatif, dan sesuai karakter media digital.
Komunikasi Digital
Pesan utama tersampaikan jelas, runtut, dan edukatif.
Etika Digital
Siswa tidak asal menyalin informasi dan mencantumkan sumber yang digunakan.
Profil Siswa TRACsys
Isi nama siswa terlebih dahulu agar hasil kuis, progres belajar, dan tugas video dapat tercatat dengan benar. Profil ini digunakan sebagai identitas utama dalam pembelajaran interaktif TRACsys.
Identitas Pembelajaran
Masukkan Identitas Siswa
Nama dan kelas ini akan digunakan saat mengirim nilai kuis dan tugas video ke guru. Pastikan identitas ditulis dengan benar.
Halo,
Selamat datang di sistem pembelajaran TRACsys. Silakan ikuti alur belajar dari materi, simulasi, kuis, rangkuman, hingga tugas video edukasi.
Tujuan
Membantu siswa memahami sistem suspensi sepeda motor melalui media pembelajaran interaktif berbasis website.
Literasi Digital
Melatih siswa mencari informasi digital, memilih sumber referensi, merangkum materi, dan membuat konten video edukatif.
Progress Belajar
Hasil kuis tersimpan per level. Siswa dapat melihat summary progress untuk mengetahui perkembangan belajar.
Informasi Aplikasi
Materi
Sistem suspensi sepeda motor, meliputi pengertian, fungsi, komponen, jenis, cara kerja, getaran, teknologi, pemeriksaan, dan perawatan.
Media
Website interaktif dengan materi visual, simulasi shock, kuis bertahap, rangkuman, dan pengiriman tugas video.
Pengembang
Zaim Hilmi Alfahri
Universitas Negeri Malang
Mulai Belajar Sekarang
Setelah nama tersimpan, lanjutkan ke materi, simulasi, kuis, atau tugas video. Gunakan tombol berikut untuk berpindah ke menu utama pembelajaran.
